太陽光発電の仕組み
太陽の光を電気に変える「光電効果」の原理から、パネル・パワーコンディショナの役割、家庭への送電まで図解で解説します。CO₂をほとんど出さないクリーンエネルギーとして普及が進む太陽光発電の全体像を10枚のスライドで把握できます。
コメント
テキスト版で読む

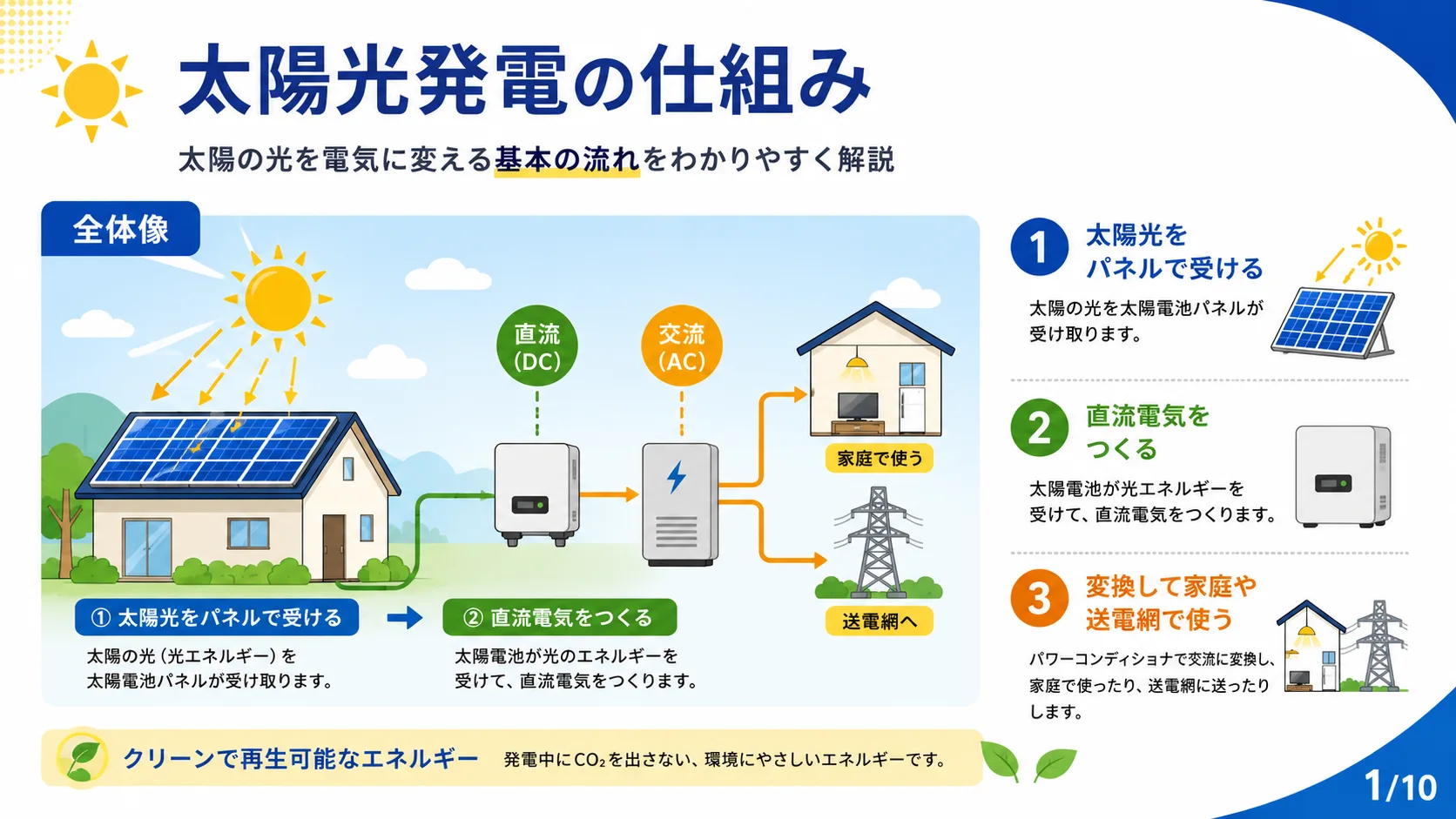

01太陽光発電の仕組み
太陽の光を電気に変える基本の流れをわかりやすく解説。①太陽光をパネルで受ける②直流電気をつくる③変換して家庭や送電網で使う。発電中にCO₂を出さない、クリーンで再生可能なエネルギーです。

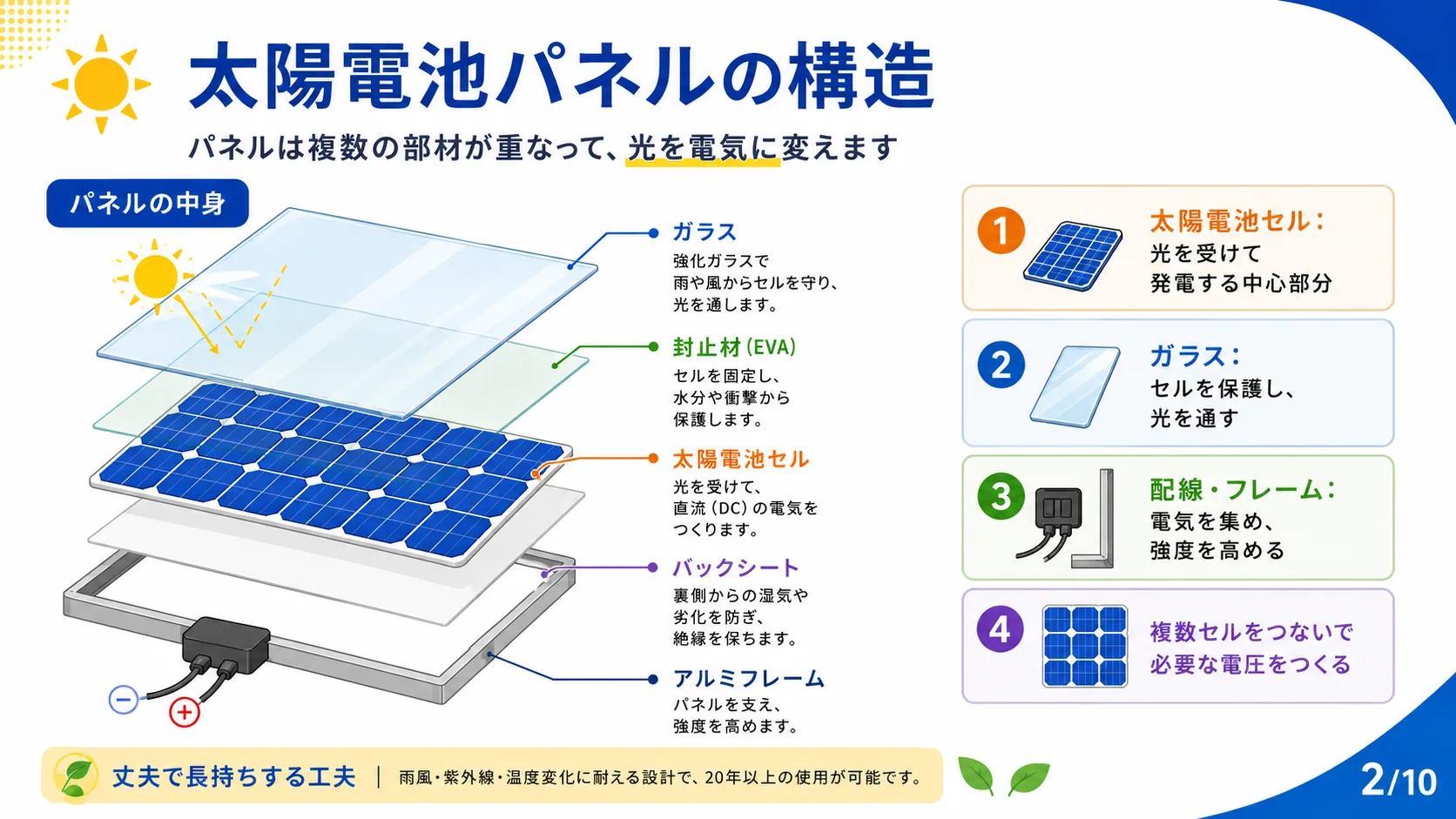

02太陽電池パネルの構造
パネルは複数の部材が重なって、光を電気に変えます。ガラス（強化ガラスで雨や風からセルを守り光を通す）、封止材(EVA)（セルを固定し水分や衝撃から保護）、太陽電池セル（光を受けて直流の電気をつくる中心部分）、バックシート（裏側からの湿気や劣化を防ぎ絶縁を保つ）、アルミフレーム（パネルを支え強度を高める）。丈夫で長持ちする工夫：雨風・紫外線・温度変化に耐える設計で20年以上の使用が可能です。

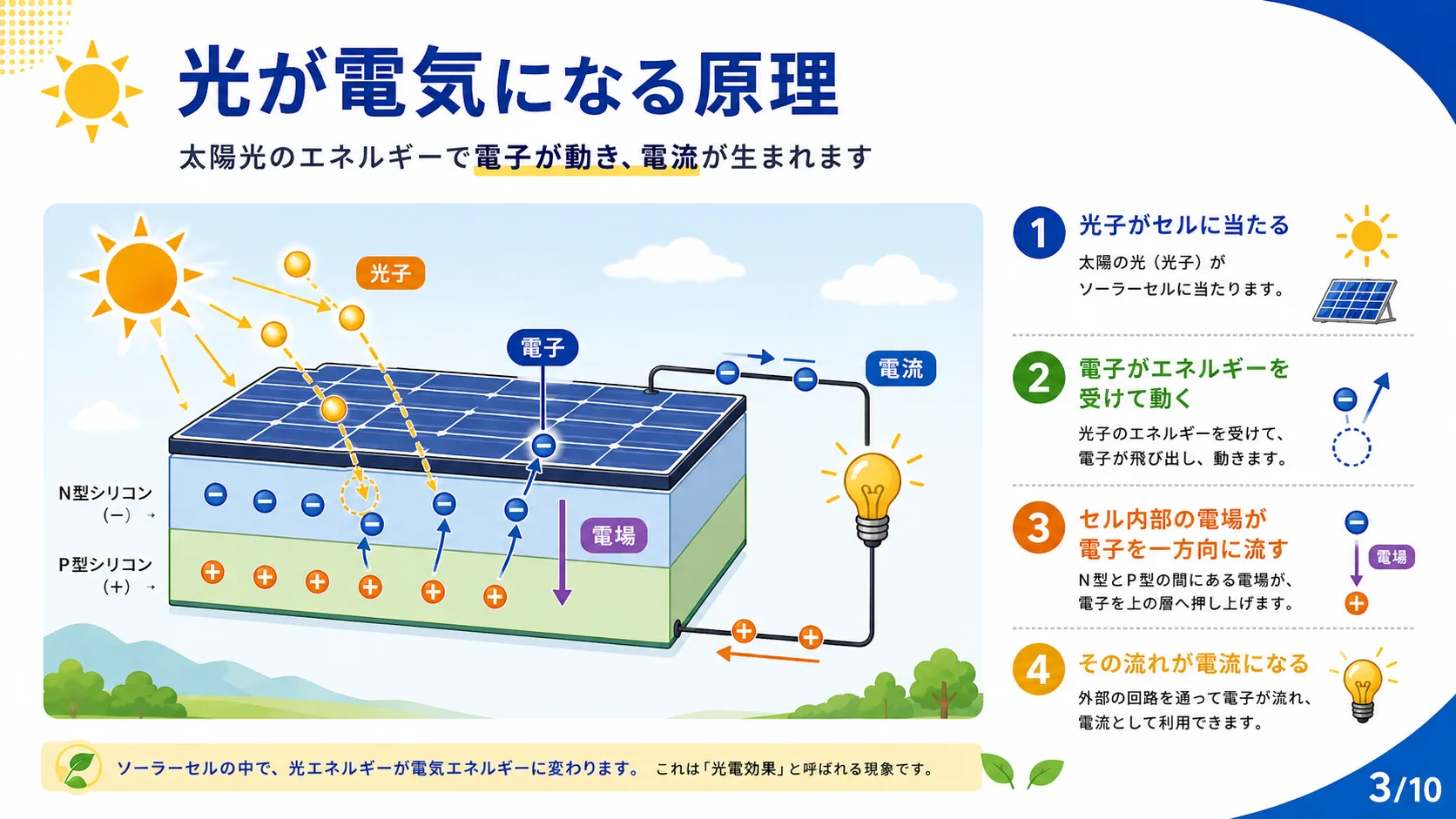

03光が電気になる原理
太陽光のエネルギーで電子が動き、電流が生まれます（光電効果）。①光子がソーラーセルに当たる②光子のエネルギーを受けて電子が飛び出し動く③N型とP型シリコンの間にある電場が電子を上の層へ押し上げる④外部の回路を通って電子が流れ、電流として利用できる。ソーラーセルの中で光エネルギーが電気エネルギーに変わります。

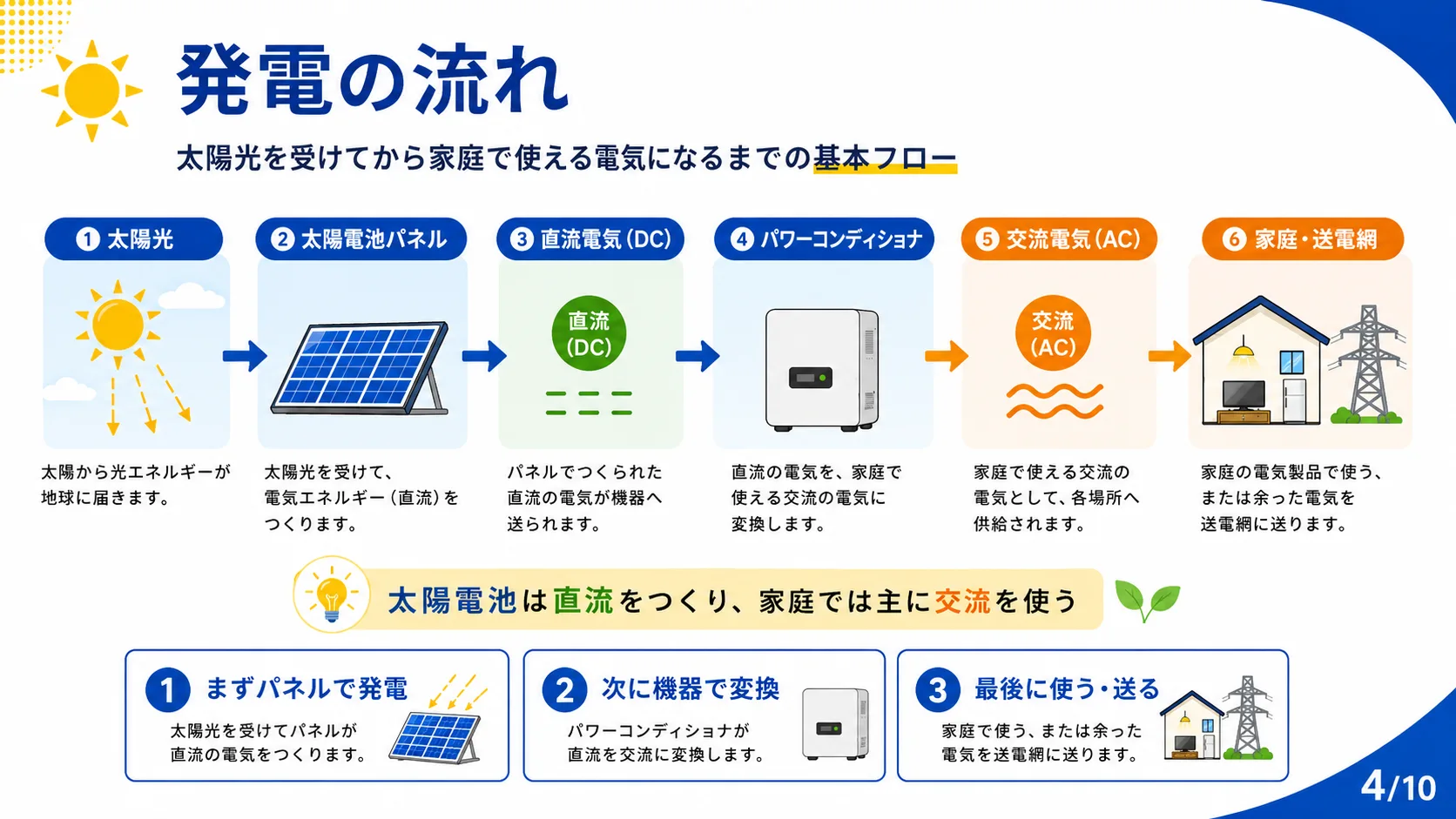

04発電の流れ
太陽光を受けてから家庭で使える電気になるまでの基本フロー。①太陽から光エネルギーが地球に届く②太陽電池パネルが光を受けて電気エネルギー（直流）をつくる③パネルでつくられた直流の電気が機器へ送られる④パワーコンディショナが直流を家庭で使える交流の電気に変換する⑤家庭で使える交流の電気として各場所へ供給される⑥家庭の電気製品で使う、または余った電気を送電網に送る。太陽電池は直流をつくり、家庭では主に交流を使う。

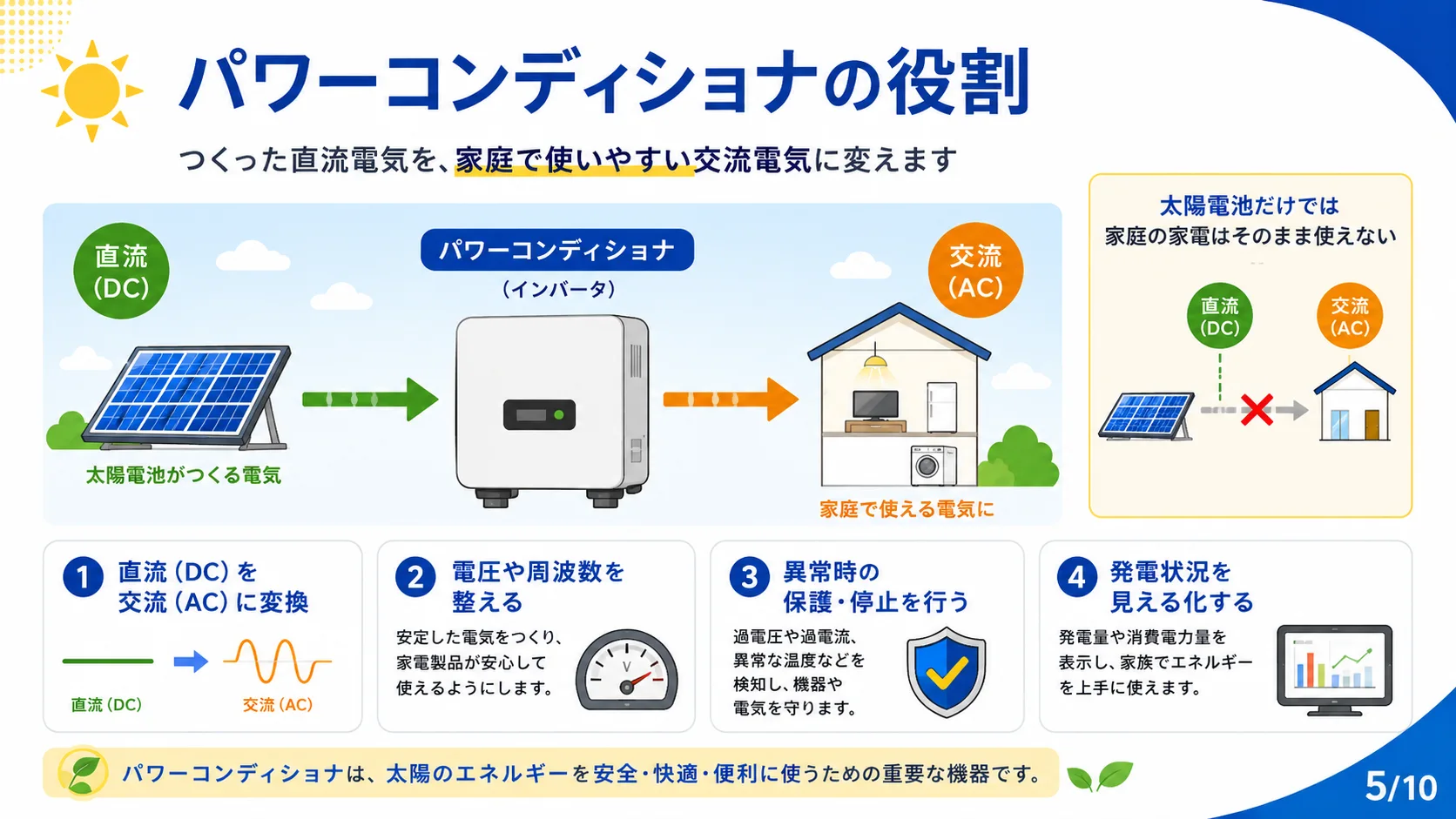

05パワーコンディショナの役割
つくった直流電気を、家庭で使いやすい交流電気に変えます。太陽電池だけでは家庭の家電はそのまま使えないため、パワーコンディショナ（インバータ）が必要です。①直流(DC)を交流(AC)に変換②電圧や周波数を整える（安定した電気をつくり家庭製品が安心して使えるようにする）③異常時の保護・停止を行う（過電圧や過電流、異常な温度などを検知し機器や電気を守る）④発電状況を見える化する（発電量や消費電力量を表示し、家族でエネルギーを上手に使える）。パワーコンディショナは太陽のエネルギーを安全・快適・便利に使うための重要な機器です。

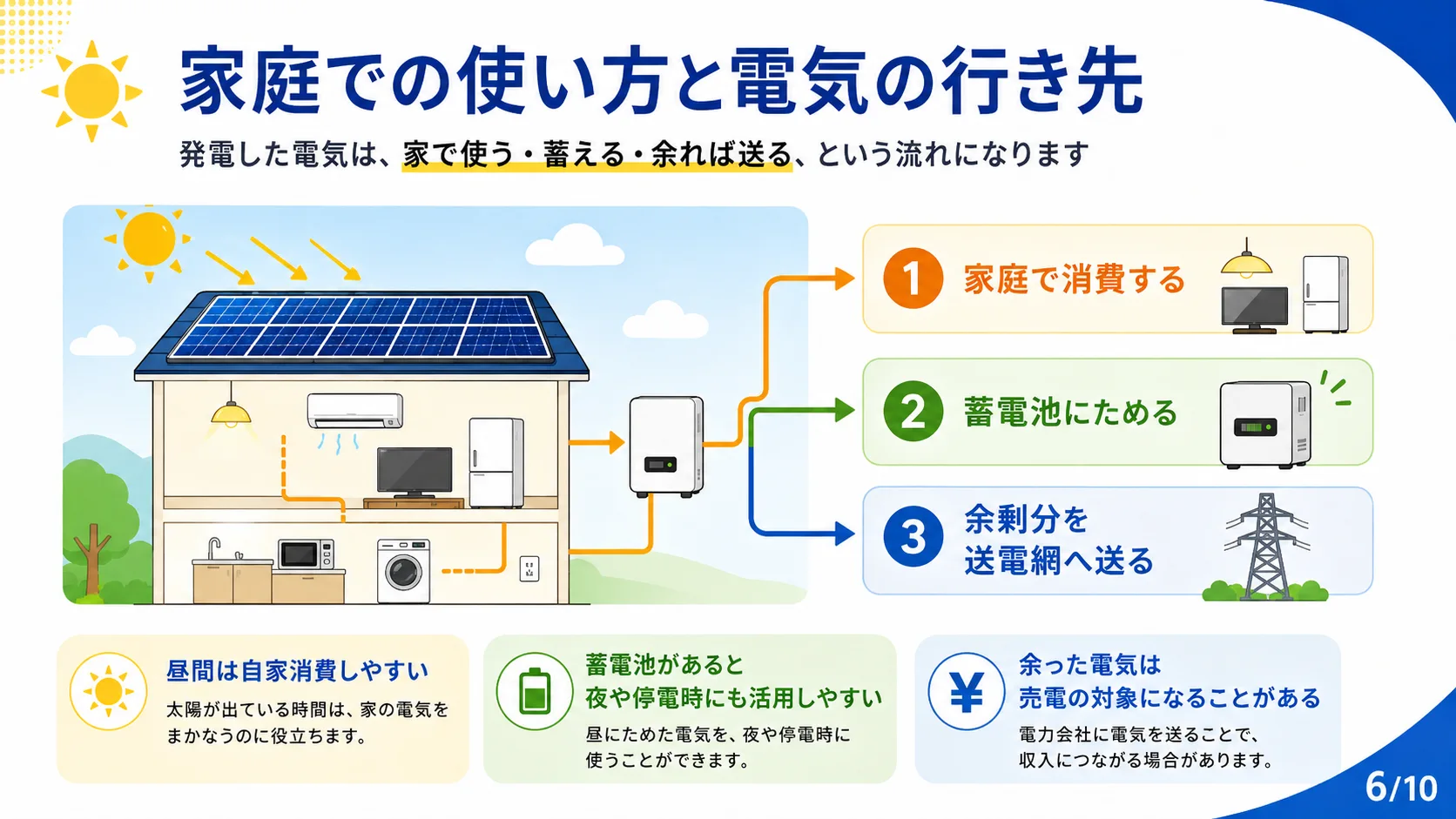

06家庭での使い方と電気の行き先
発電した電気は、家で使う・蓄える・余れば送る、という流れになります。①家庭で消費する②蓄電池にためる③余剰分を送電網へ送る。昼間は自家消費しやすい（太陽が出ている時間は家の電気をまかなうのに役立ちます）。蓄電池があると夜や停電時にも活用しやすい（昼にためた電気を夜や停電時に使うことができます）。余った電気は売電の対象になることがある（電力会社に電気を送ることで収入につながる場合があります）。

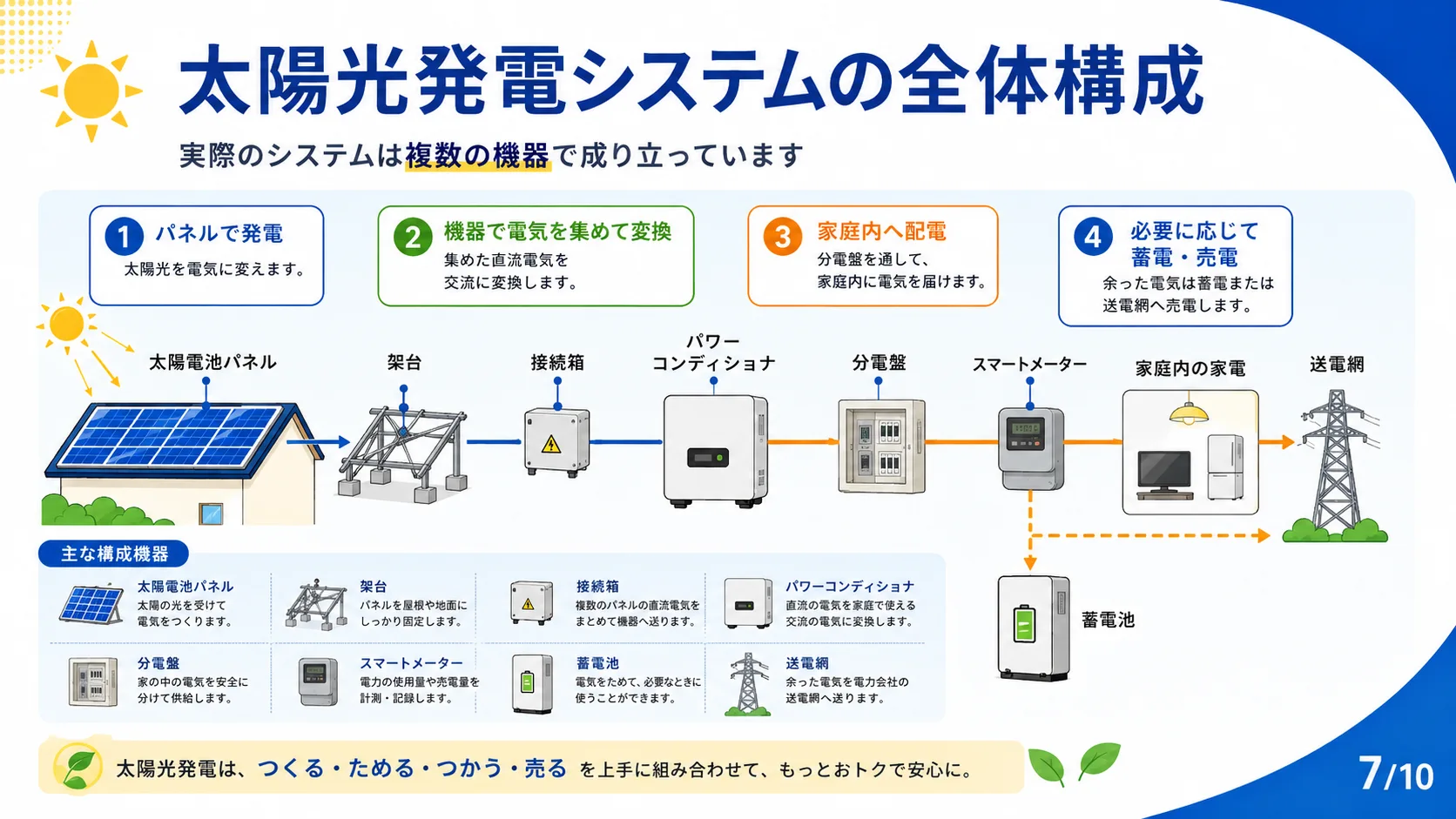

07太陽光発電システムの全体構成
実際のシステムは複数の機器で成り立っています。①パネルで発電②機器で電気を集め変換③家庭内へ配電④必要に応じて蓄電・売電。主な構成機器：太陽光電池パネル、架台、接続箱、パワーコンディショナ、分電盤、スマートメーター、家庭内の電気・送電、蓄電池。太陽光電池は「つくる・ためる・つかう・売る」を上手に組み合わせて、もっとトクで安心に。

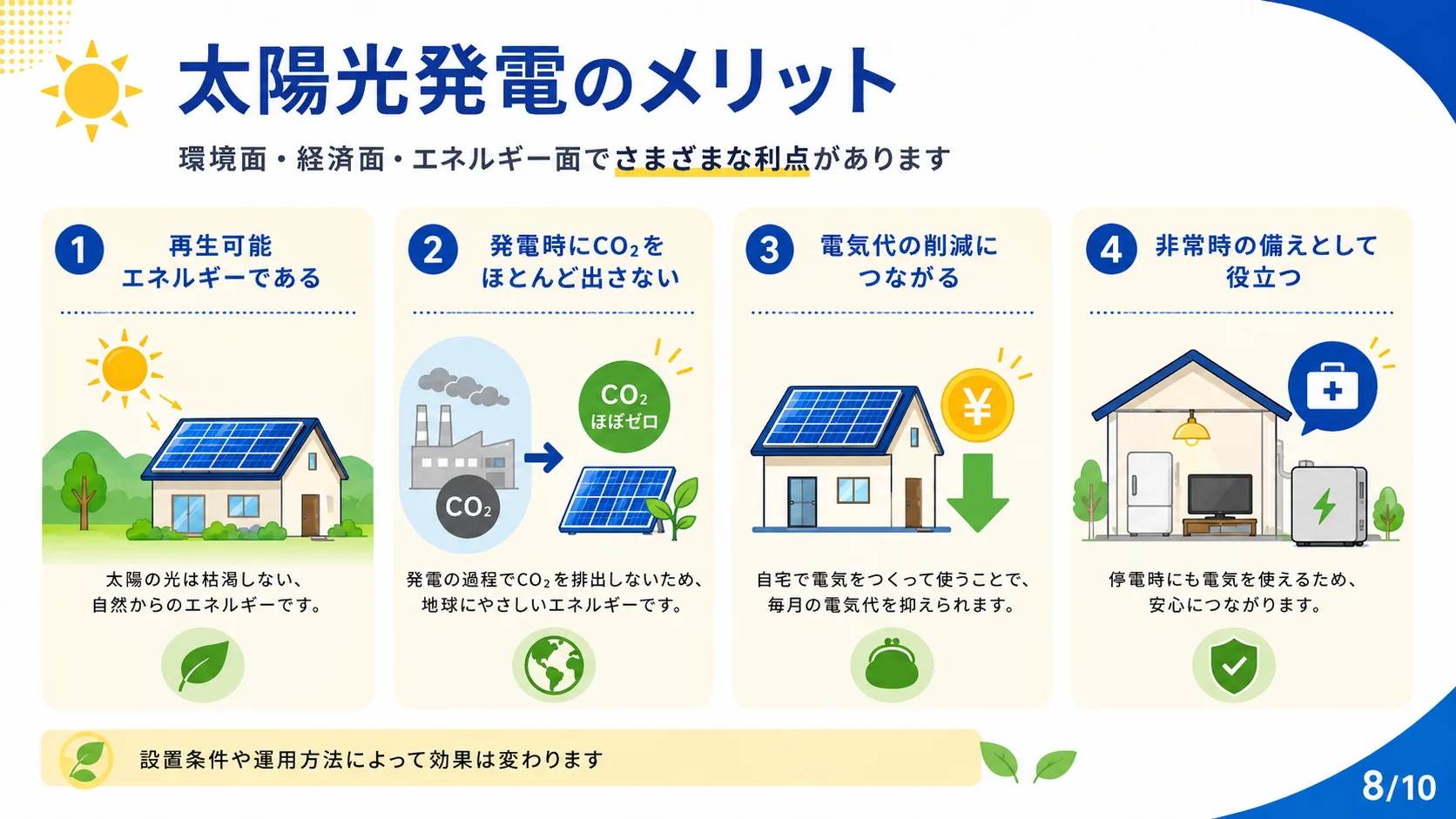

08太陽光発電のメリット
環境面・経済面・エネルギー面でさまざまな利点があります。①再生可能エネルギーである（太陽の光は枯渇しない、自然からのエネルギーです）②発電時にCO₂をほとんど出さない（発電の過程でCO₂を排出しないため、地球にやさしいエネルギーです）③電気代の削減につながる（自宅で電気をつくって使うことで、毎月の電気代を抑えられます）④非常時の備えとして役立つ（停電時にも電気を使えるため、安心につながります）。設置条件や運用方法によって効果は変わります。

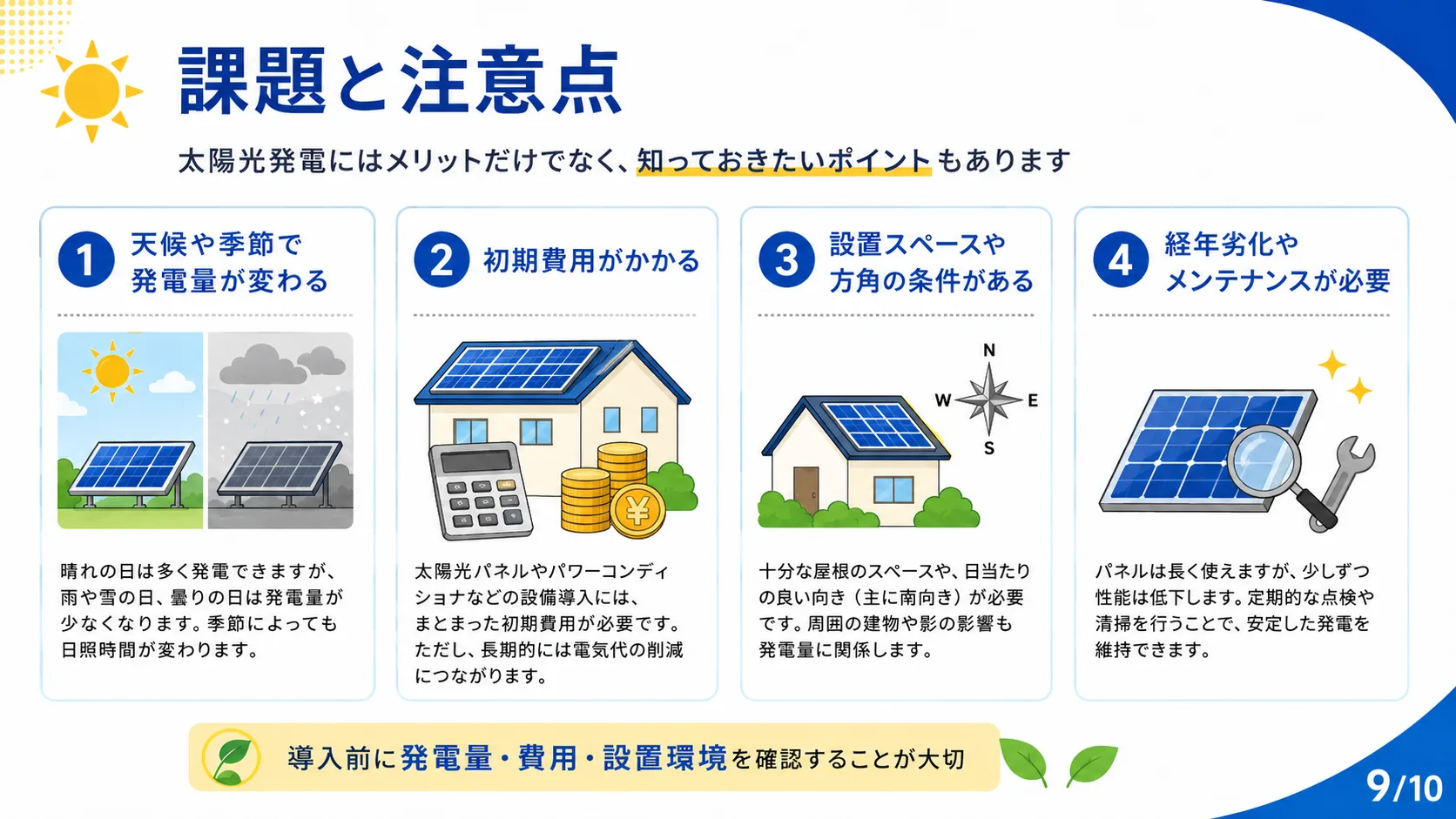

09課題と注意点
太陽光発電にはメリットだけでなく、知っておきたいポイントもあります。①天候や季節で発電量が変わる（晴れの日は多く発電できますが、雨や曇りの日、冬の日照時間が短い季節は発電量が変わります）②初期費用がかかる（太陽光パネルやパワーコンディショナなどの初期費用は、まとまった金額が必要です）③設置スペースや方角の条件がある（十分なスペース、日当たりのよい（主に南向き）の設置面積が必要です）④経年劣化やメンテナンスが必要（パネルは長く使えますが、定期的な点検、定期的な清掃・交換が必要になることがあります）。導入前に発電量・費用・設置環境を確認することが大切。

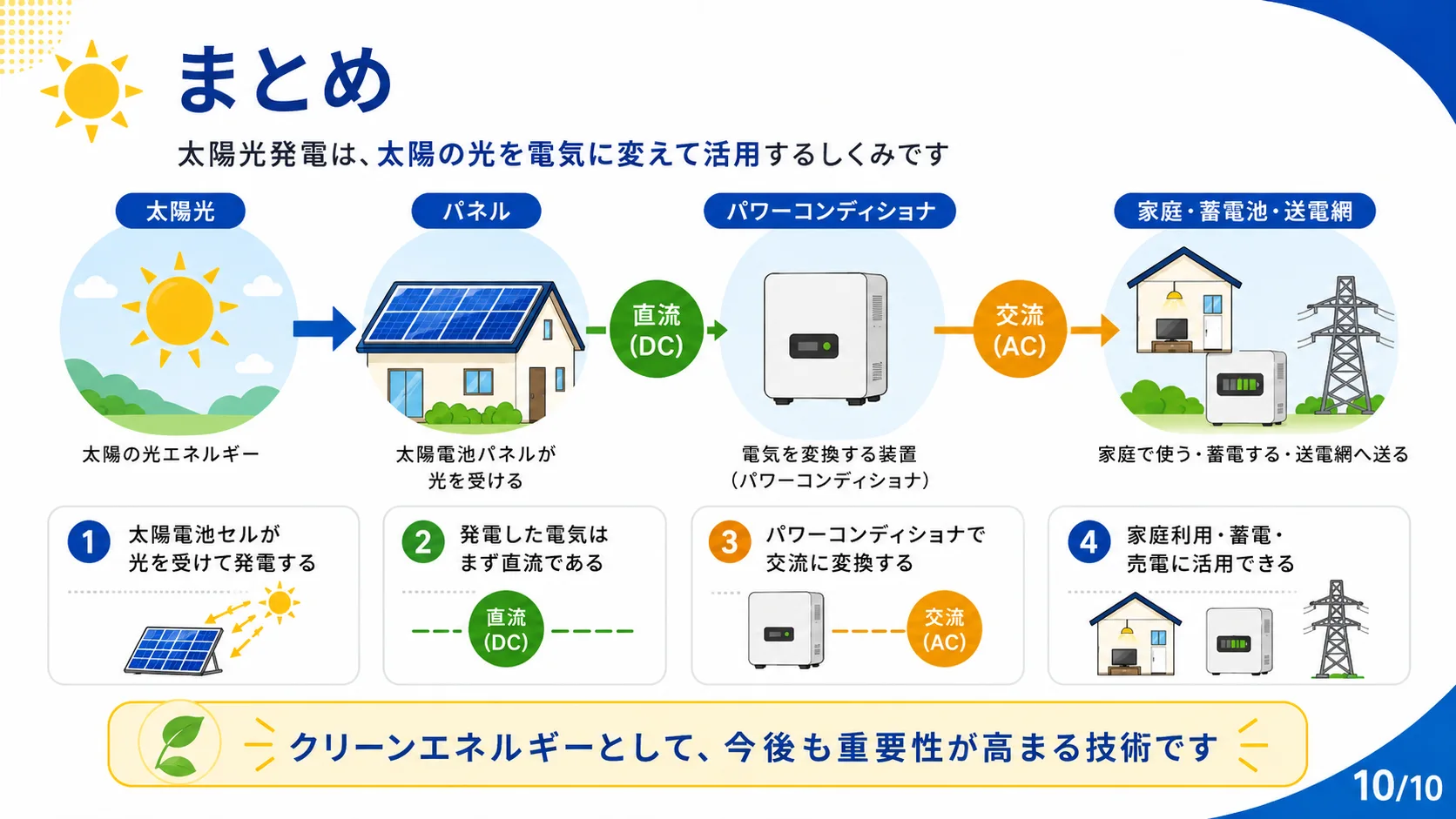

10まとめ
太陽光発電は、太陽の光を電気に変えて活用するしくみです。太陽光→パネル（太陽電池パネルが光を受ける）→直流(DC)→パワーコンディショナ（電気を変換する装置）→交流(AC)→家庭・蓄電池・送電網（家庭で使う・蓄電する・送電網へ送る）。①太陽電池セルが光を受けて発電する②発電した電気はまず直流である③パワーコンディショナで交流に変換する④家庭利用・蓄電・売電に活用できる。クリーンエネルギーとして、今後も重要性が高まる技術です。
