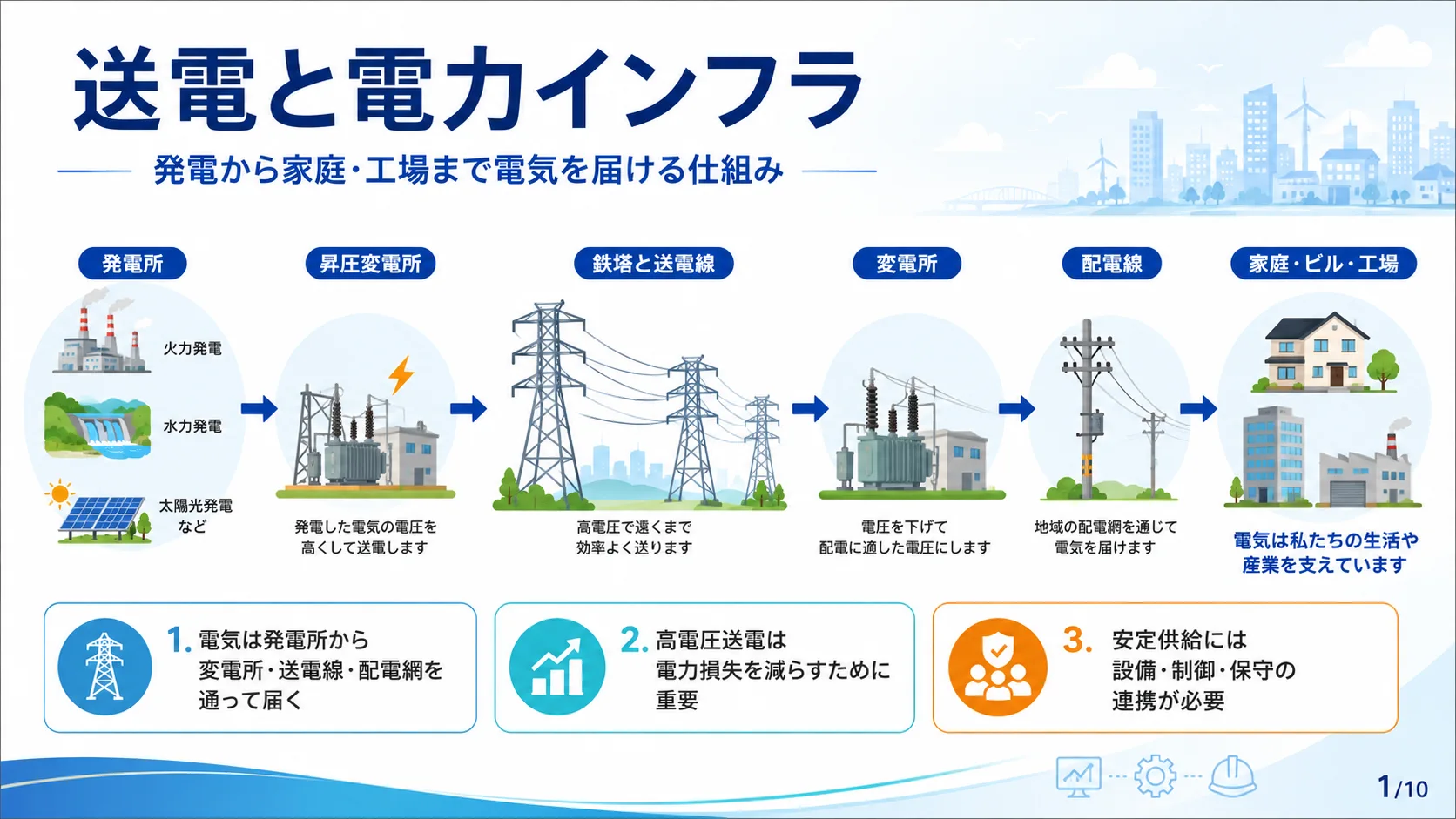

送電と電力インフラ

01送電と電力インフラ

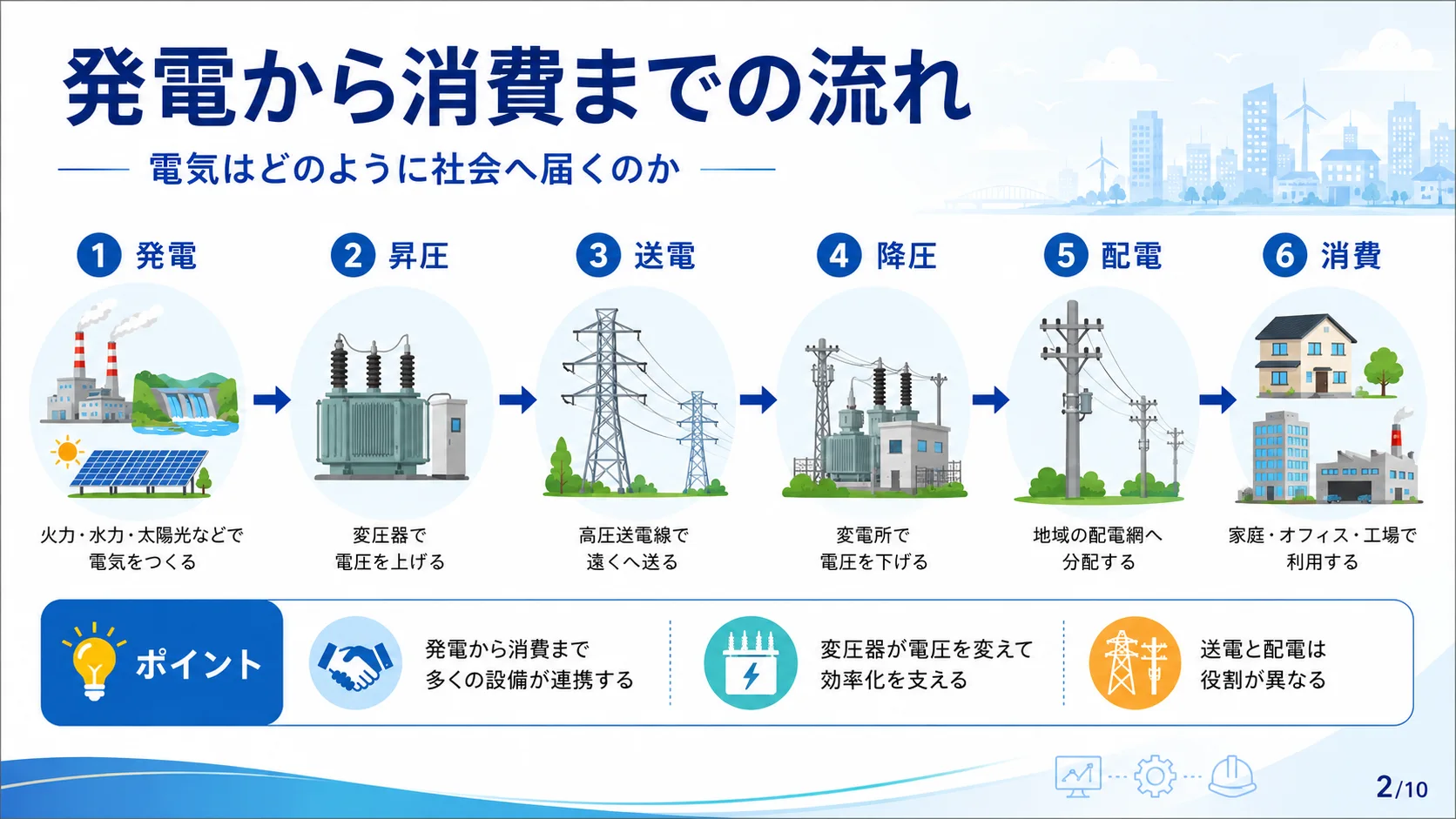

02発電から消費までの流れ

電気が社会へ届くまでには6つの段階があります。まず発電として、火力・水力・太陽光などで電気をつくります。次に昇圧として、変圧器で電圧を上げます。続いて送電として、高圧送電線で遠くへ送ります。降圧として変電所で電圧を下げ、配電として地域の配電網へ分配し、最後に家庭・オフィス・工場で消費されます。ポイントは、発電から消費まで多くの設備が連携しており、変圧器が電圧を変えて効率化を支え、送電と配電はそれぞれ異なる役割を担っているということです。

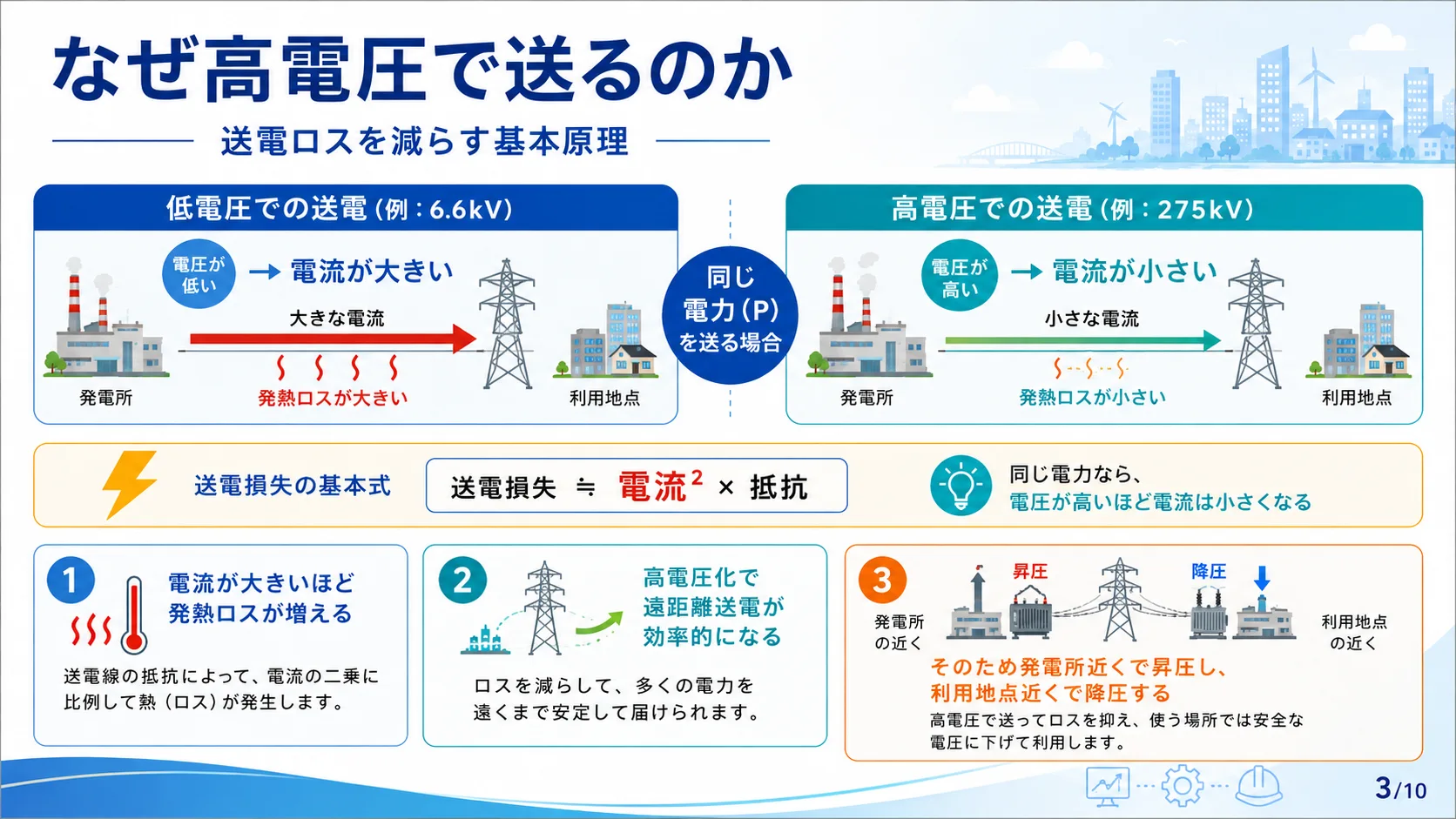

03なぜ高電圧で送るのか

送電ロスを減らすためには高電圧で送ることが基本原理です。送電損失は「電流の二乗×抵抗」に比例するため、電流を小さくすれば損失を大幅に減らせます。低電圧（例：6.6kV）で送ると電流が大きくなり電力ロスが増大しますが、高電圧（例：275kV）で送ると電流が小さくなり損失を抑えられます。そのため発電所の近くで昇圧し、利用地点の近くで降圧するという方式が採用されています。

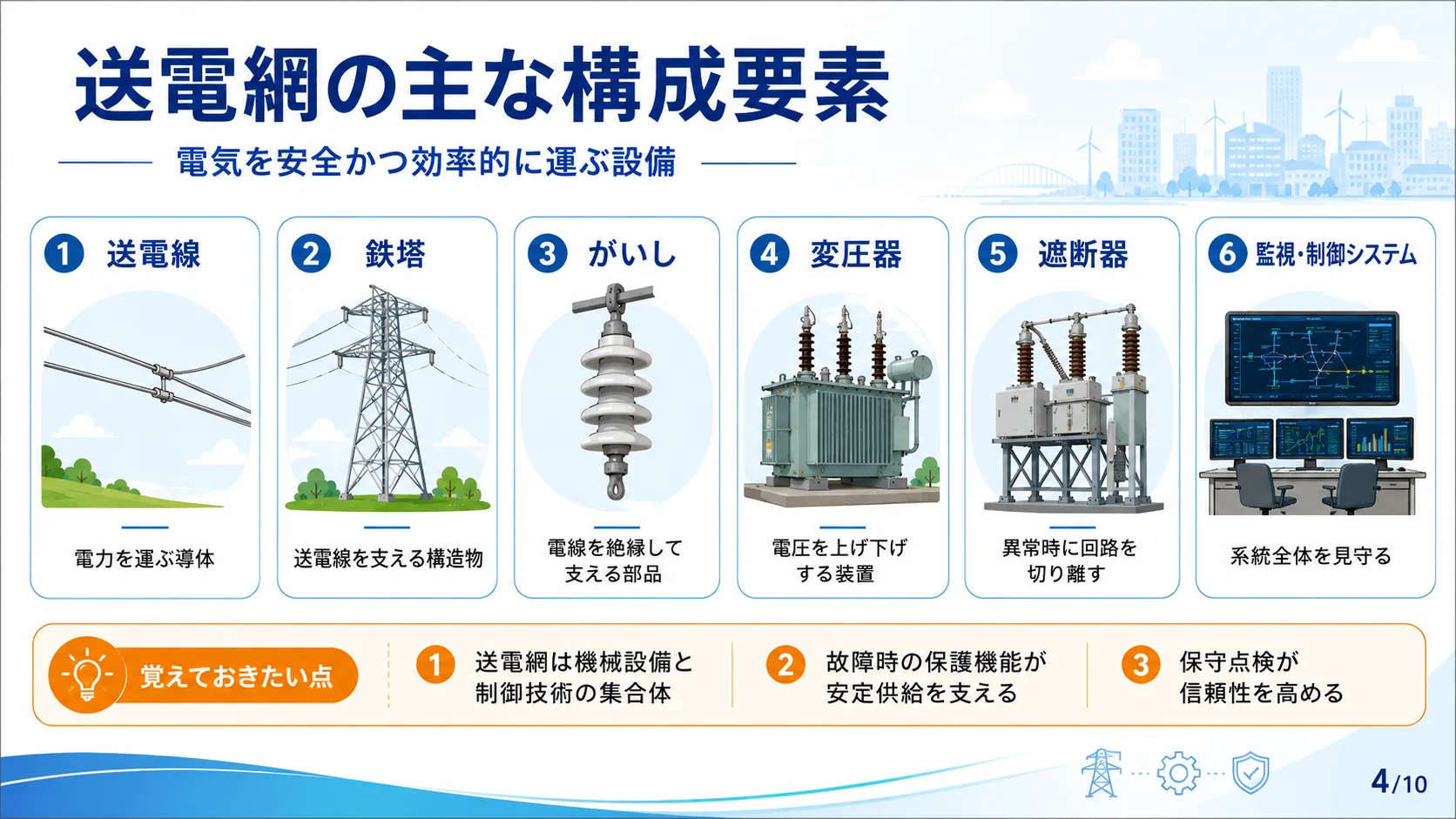

04送電網の主な構成要素

送電網は6つの主要設備から構成されています。まず送電線は電力を遠くまで運ぶ導体です。鉄塔は送電線を支える構造物で、がいしは電線を絶縁して支える部品です。変圧器は電圧を上げ下げする中核装置で、遮断器は異常時に回路を素早く切り離します。監視・制御システムは系統全体を常時見守ります。送電網は機械設備と制御技術の集合体であり、故障時の保護機能が安定供給を支え、保守点検が信頼性を高めます。

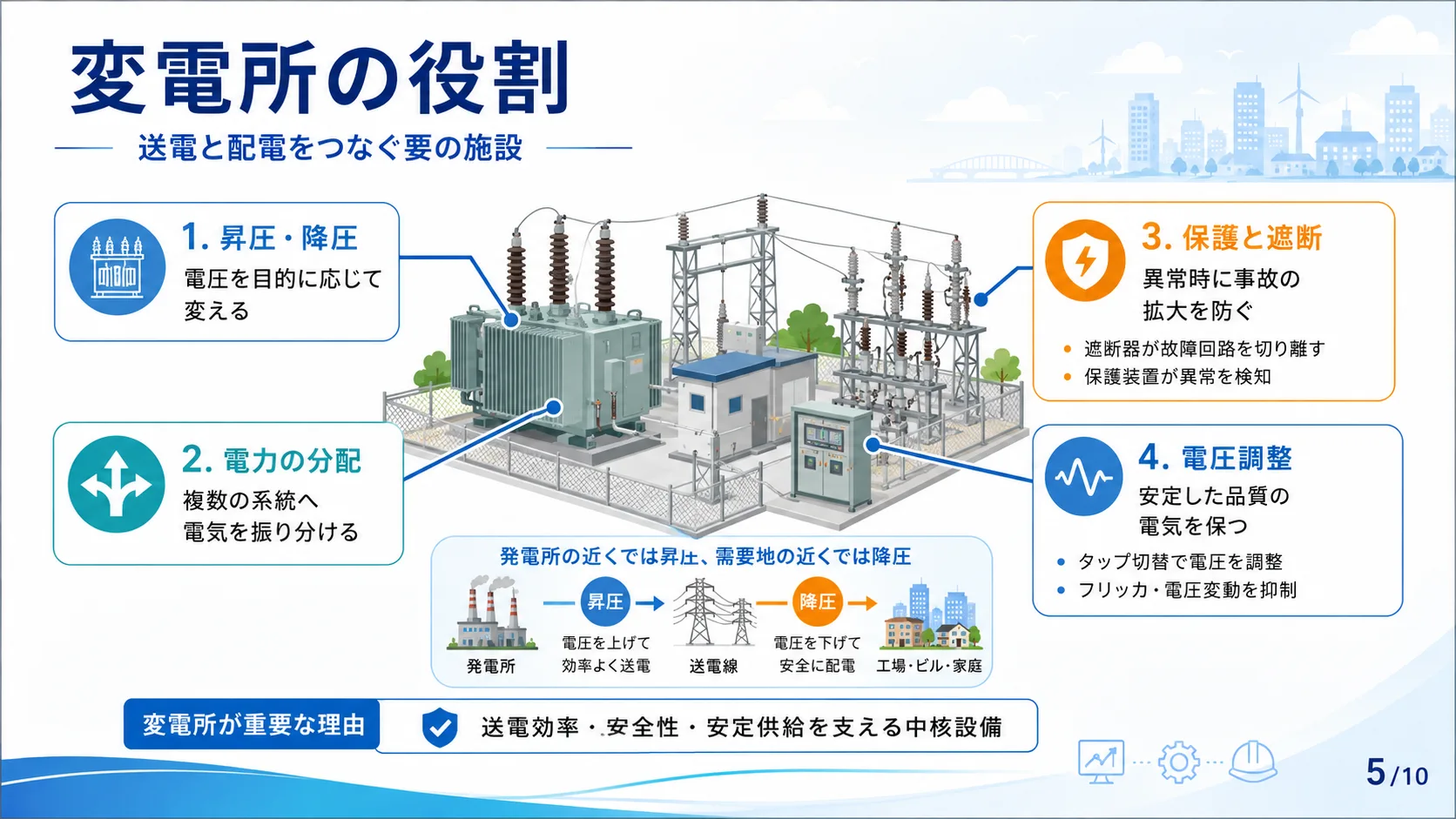

05変電所の役割

変電所は送電と配電をつなぐ要の施設です。主な役割として、まず昇圧・降圧として目的に応じて電圧を変えます。また電力の分配として複数の系統へ電気を分けます。保護と遮断として保護リレーや遮断器が異常時の事故拡大を防ぎ、電圧調整としてタップ切り替えで電圧変動を抑制します。変電所は送電効率・安全性・安定供給を支える中核設備であり、電力インフラの要として機能しています。

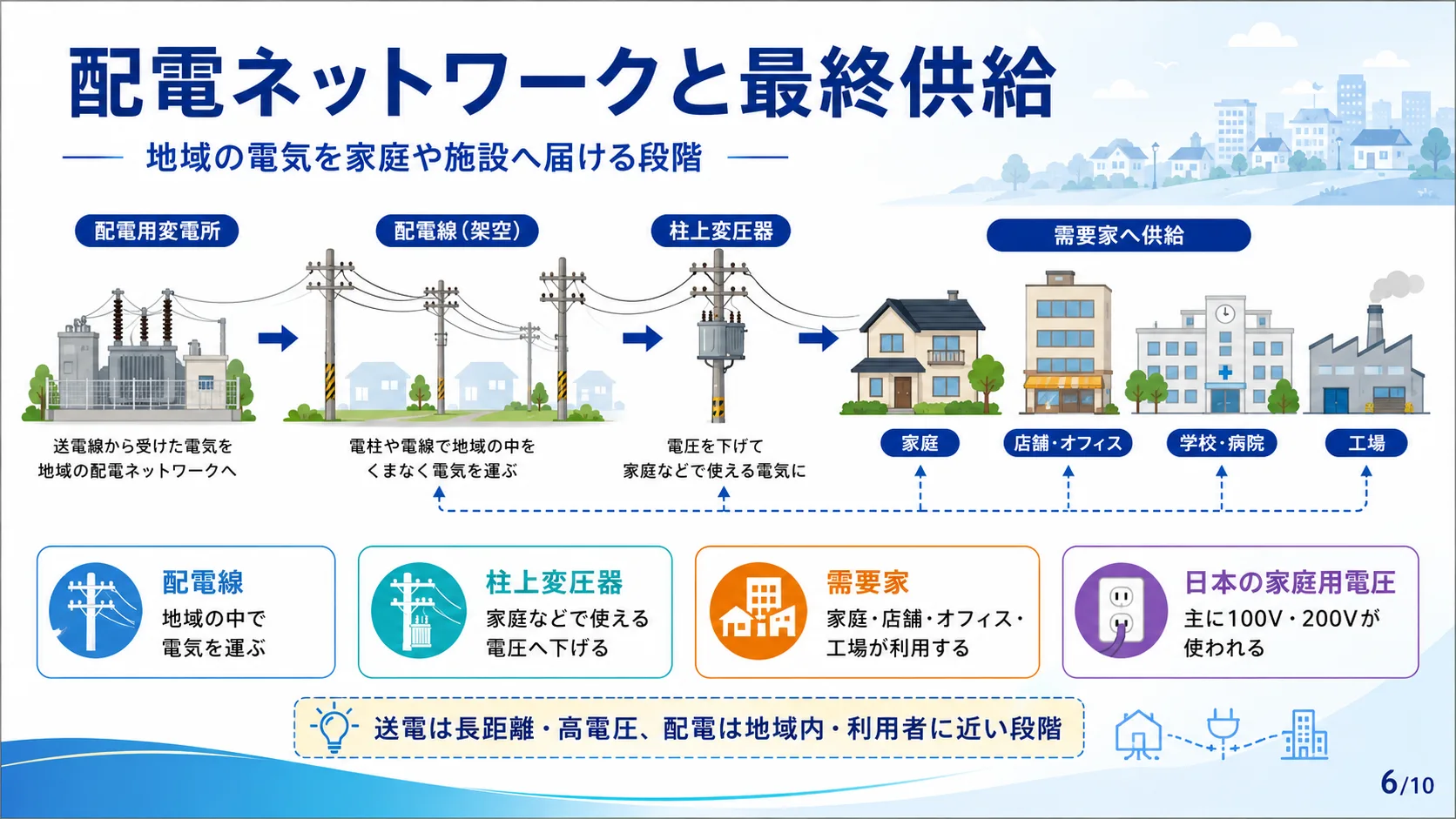

06配電ネットワークと最終供給

配電は地域の電気を家庭や施設へ届ける最終段階です。配電用変電所から配電線を通じて地域に電気が運ばれ、柱上変圧器で家庭などで使える電圧（日本では主に100〜200V）まで下げられます。最終的に家庭・店舗・オフィス・学校・病院・工場といった需要家に供給されます。送電が長距離・高電圧を担うのに対し、配電は地域内・利用者に近い段階を担います。

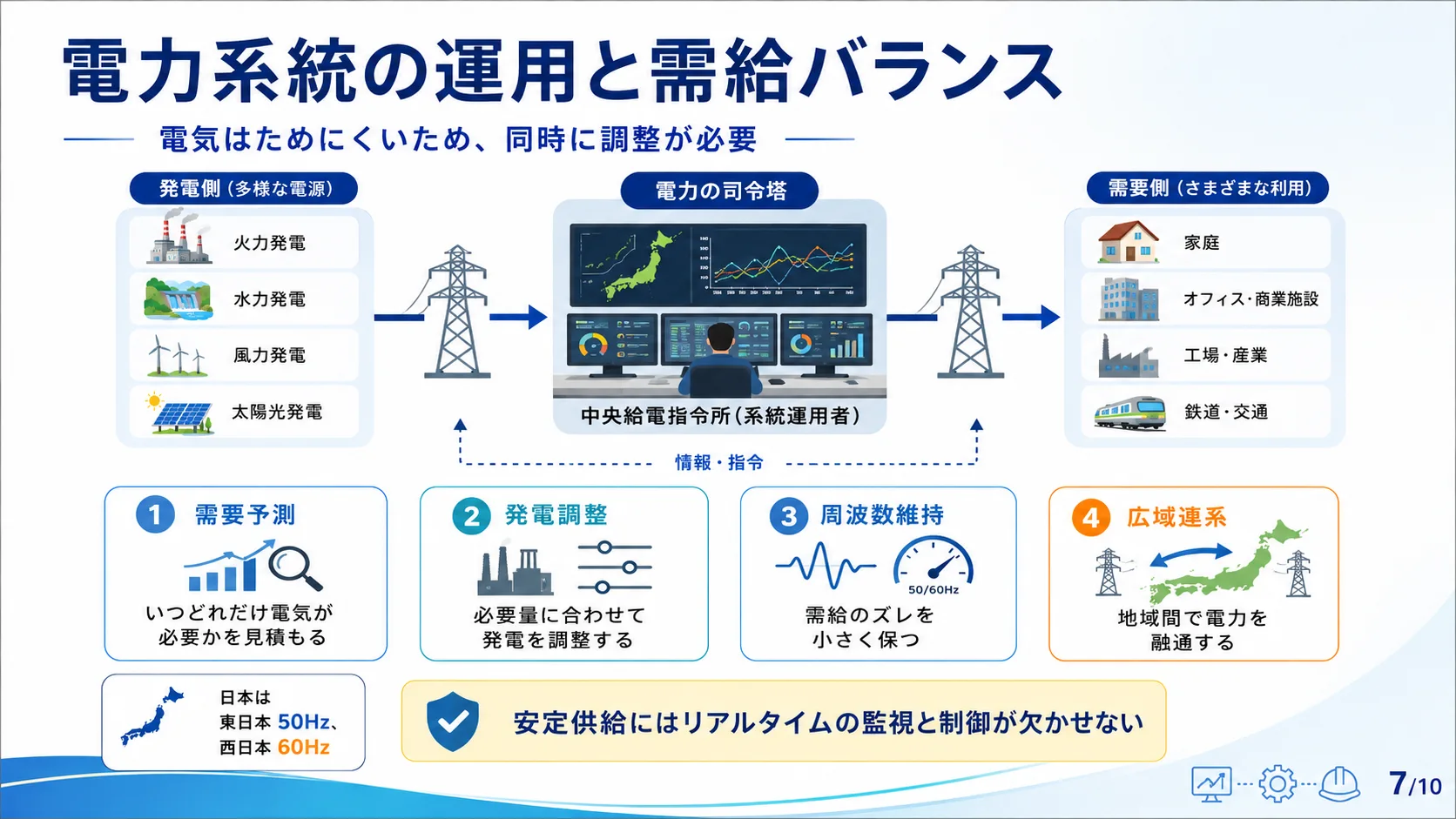

07電力系統の運用と需給バランス

電気はためにくい性質があるため、発電量と消費量をリアルタイムで一致させる必要があります。中央給電指令所（系統運用者）が「電力の司令塔」として機能し、需要予測・発電調整・周波数維持・広域連系の4つを担います。日本では東日本が50Hz、西日本が60Hzと周波数が異なる点も特徴です。火力・水力・風力・太陽光など多様な電源と、家庭・オフィス・工場・鉄道などの需要側を結びつけ、安定供給にはリアルタイムの監視と制御が欠かせません。

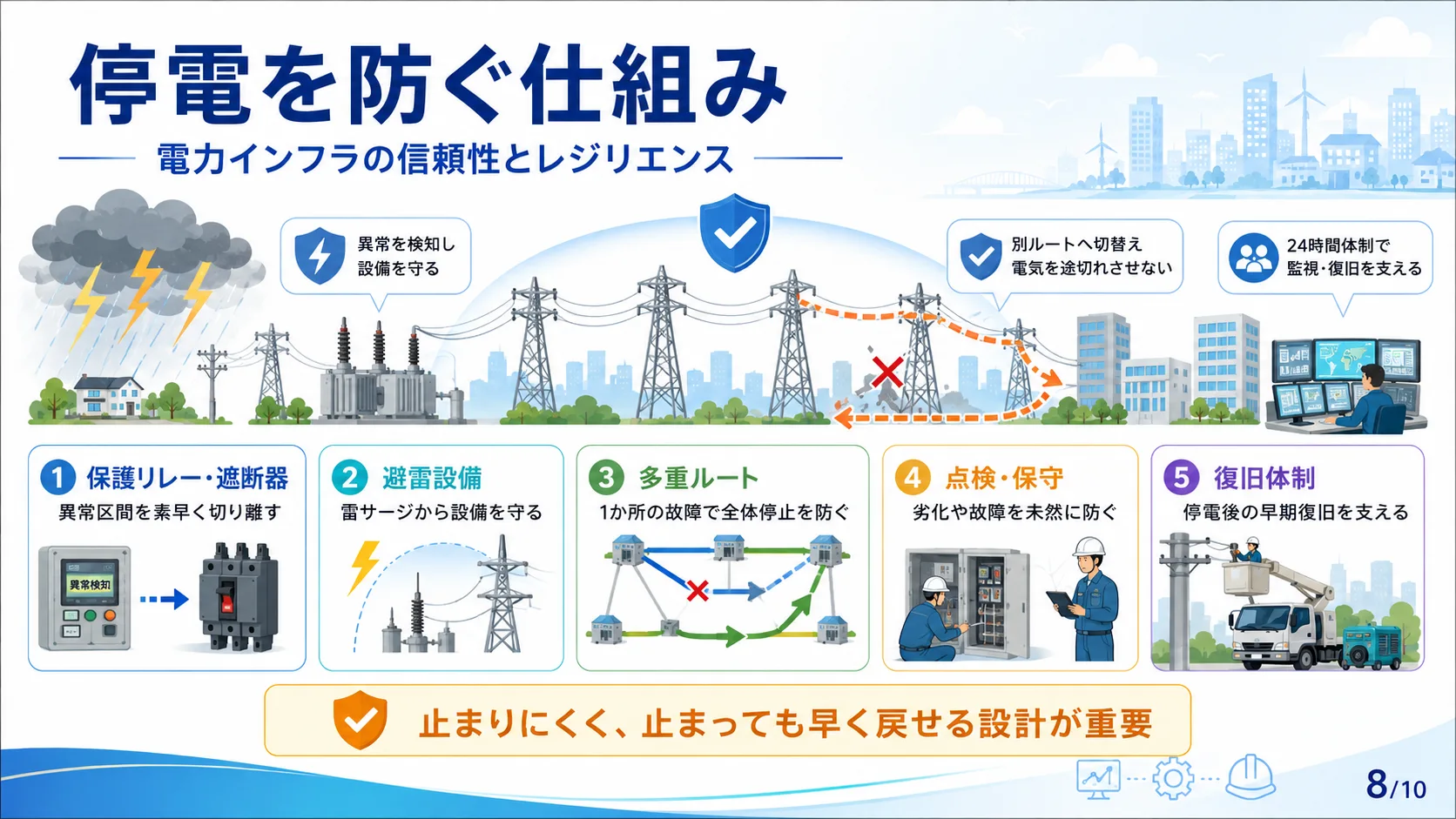

08停電を防ぐ仕組み

電力インフラの信頼性を保つために、停電を防ぐ多層的な仕組みが整備されています。まず保護リレー・遮断器が異常区間を素早く切り離します。避雷設備は雷サージから設備を守り、多重ルートを設けることで1か所の故障でも全体停電を防ぎます。日常的な点検・保守が劣化や故障を未然に防ぎ、万一の際は復旧体制が早期復旧を支えます。「止まりにくく、止まっても早く戻せる設計」が電力インフラの信頼性の核心です。

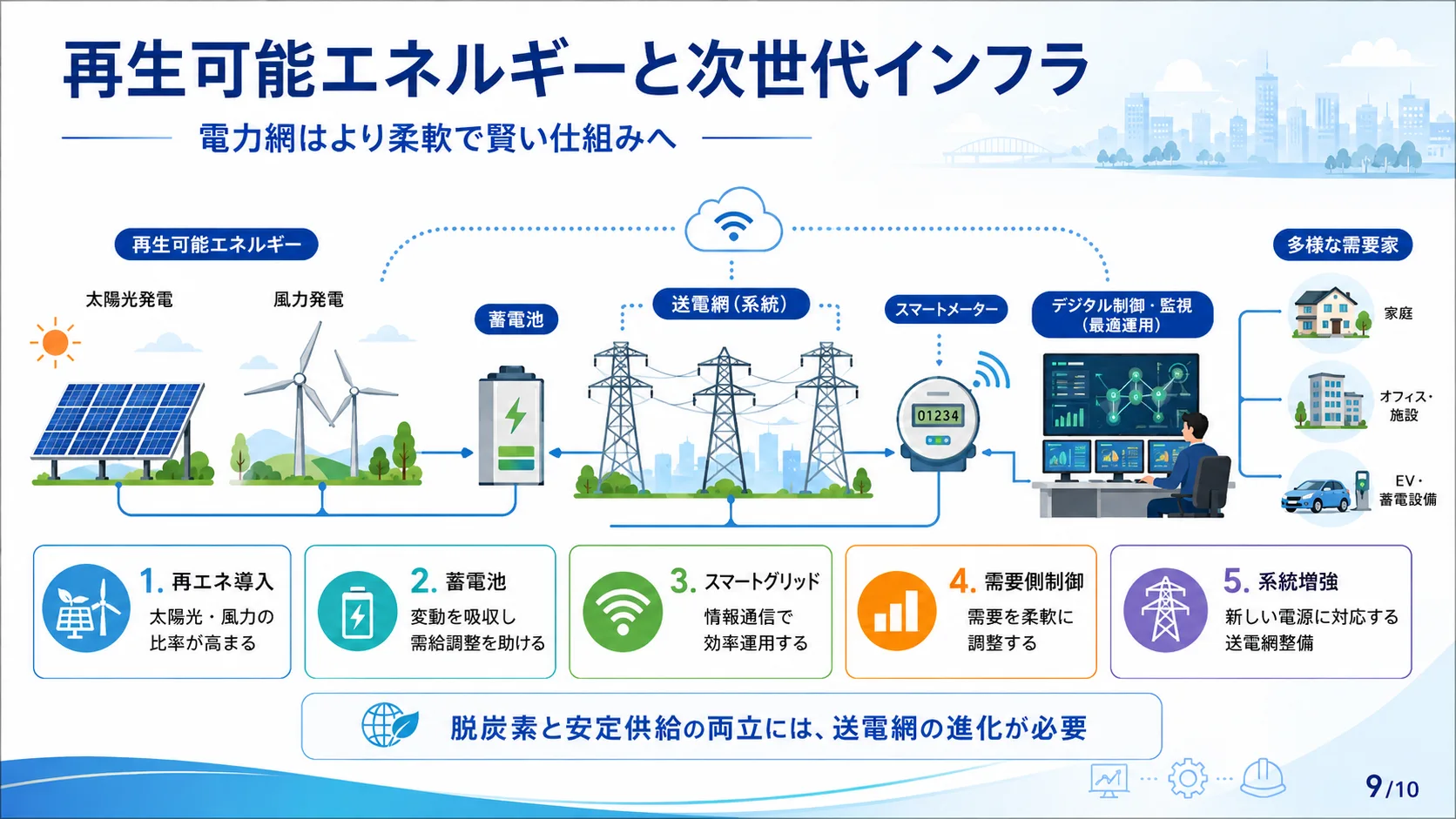

09再生可能エネルギーと次世代インフラ

脱炭素社会の実現に向けて、電力網はより柔軟で賢い仕組みへと進化しています。再エネ導入として太陽光・風力の比率が高まる中、蓄電池が変動を吸収して安定供給を助けます。スマートグリッドは情報通信技術で電力網の効率と信頼性を高め、需要側制御で電力需要を柔軟に調整できるようになります。さらに新しい電源に対応できる送電網の増強も必要です。脱炭素と安定供給の両立には、送電網の継続的な進化が不可欠です。

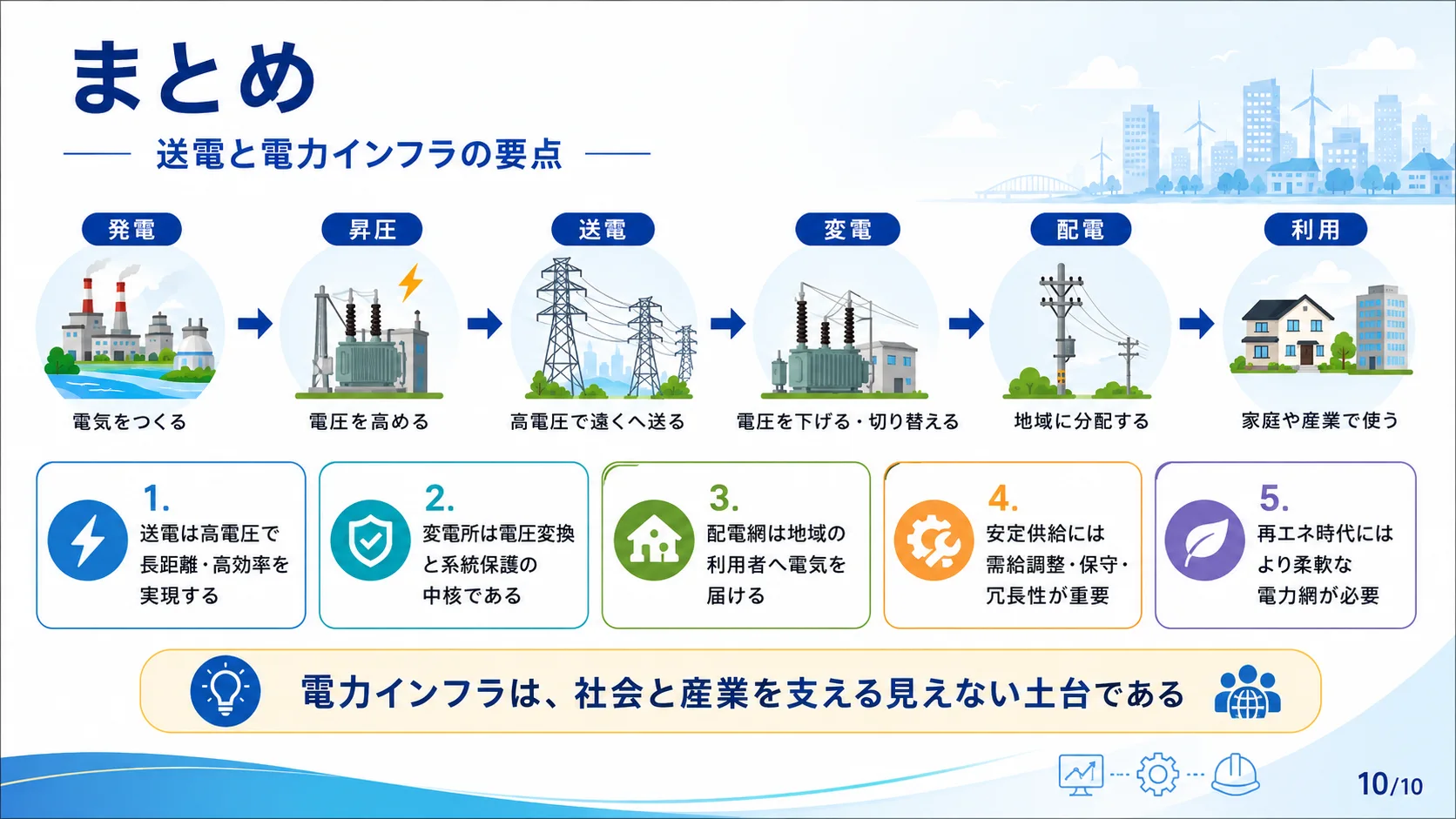

10まとめ

送電と電力インフラの要点を整理します。送電は高電圧で長距離・高効率を実現し、変電所は電圧変換と系統保護の中核です。配電網は地域の利用者へ電気を届け、安定供給には需給調整・保守・冗長性が重要です。再エネ時代にはよりスマートで柔軟な電力網が求められます。電力インフラは社会と産業を支える「見えない土台」であり、今回は送電と電力インフラについてお伝えしました。
