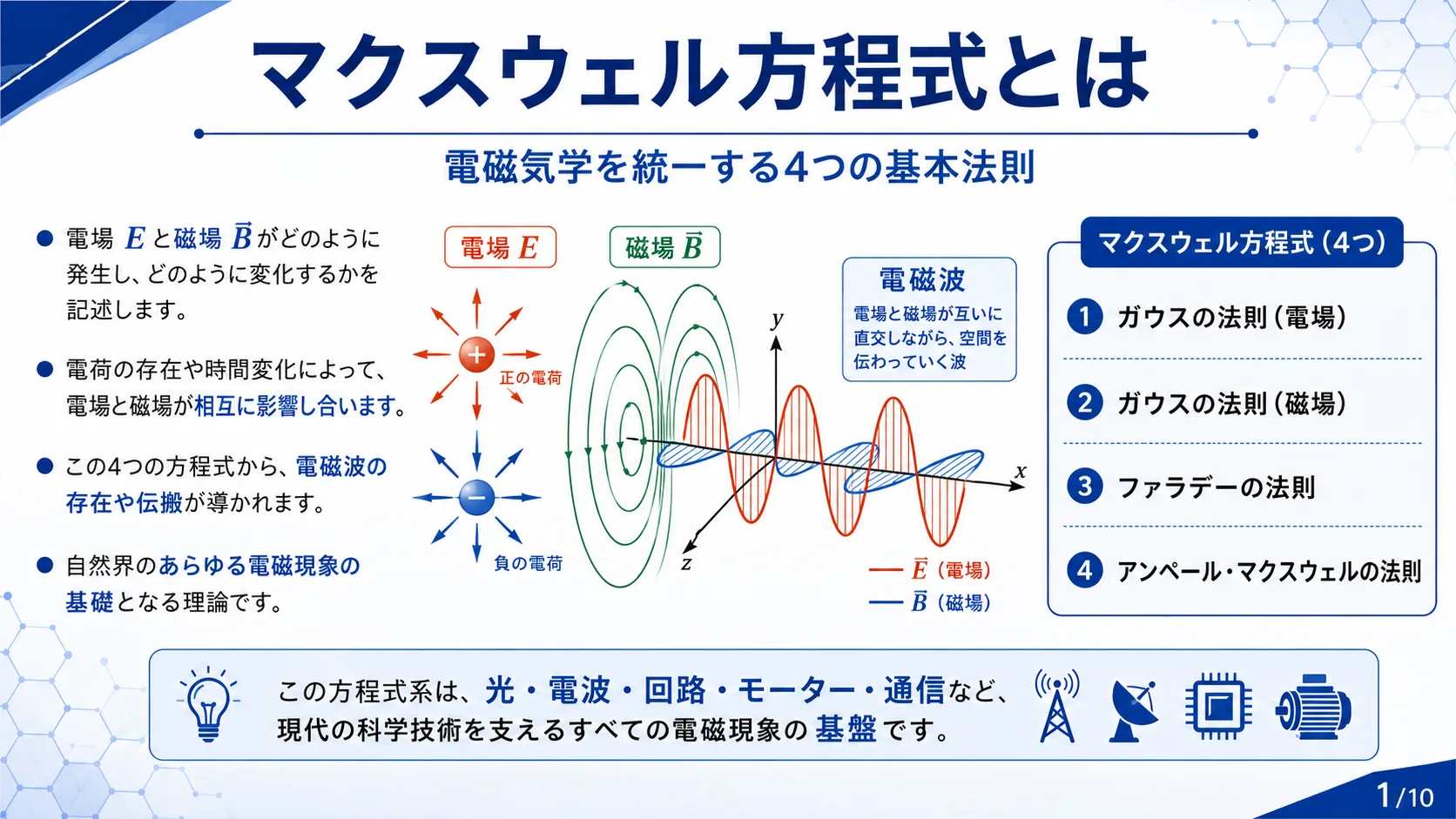

01マクスウェル方程式とは
電磁気学を統一する4つの基本法則。電場 E と磁場 B がどのように発生し、どのように変化するかを記述します。電場や磁場の存在や時間変化によって、電場と磁場が相互に影響し合います。4つの方程式から電磁波の存在や伝搬が導かれます。自然界のあらゆる電磁現象の基礎となる理論です。4つの法則：①ガウスの法則（電場）、②ガウスの法則（磁場）、③ファラデーの法則、④アンペール・マクスウェルの法則。この方程式系は、光・電波・回路・モーター・通信など現代の科学技術を支えるすべての電磁現象の基盤です。

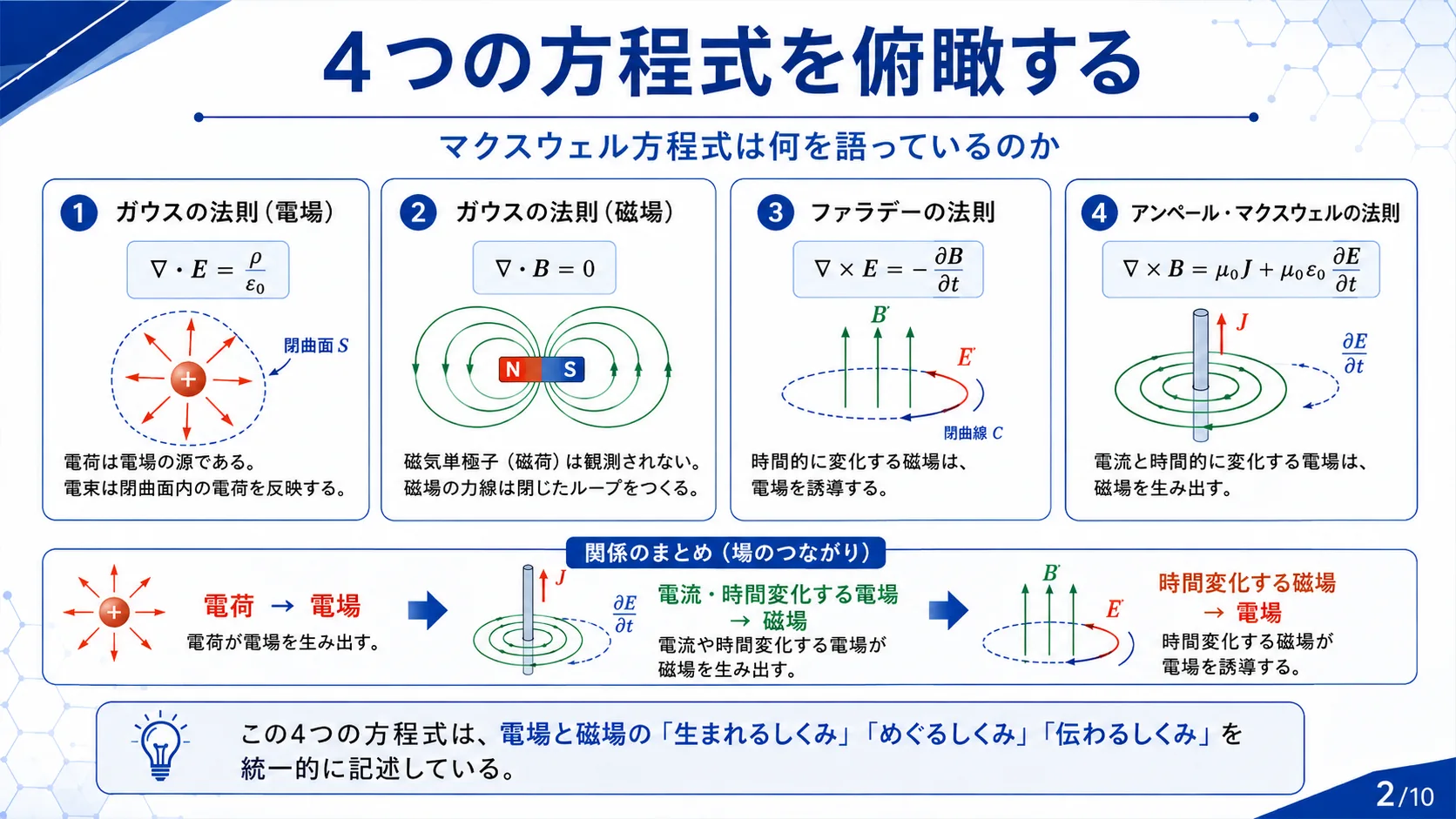

024つの方程式を俯瞰する
マクスウェル方程式は何を語っているのか。①ガウスの法則（電場）：∇·E = ρ/ε₀ 電場は電荷の源である。②ガウスの法則（磁場）：∇·B = 0 磁気単極子（磁荷）は観測されない。磁場の方向は始まりがなくループをつくる。③ファラデーの法則：∇×E = -∂B/∂t 時間的に変化する磁場は電場を誘導する。④アンペール・マクスウェルの法則：∇×B = μ₀J + μ₀ε₀∂E/∂t 電流と時間的に変化する電場は磁場を生み出す。全体のつながり：電荷→電流→電場→時間変化する電場→磁場→時間変化する磁場→電場。4つの方程式は、電場と磁場の「生まれるしくみ」「めぐるしくみ」「伝わるしくみ」を統一的に記述している。

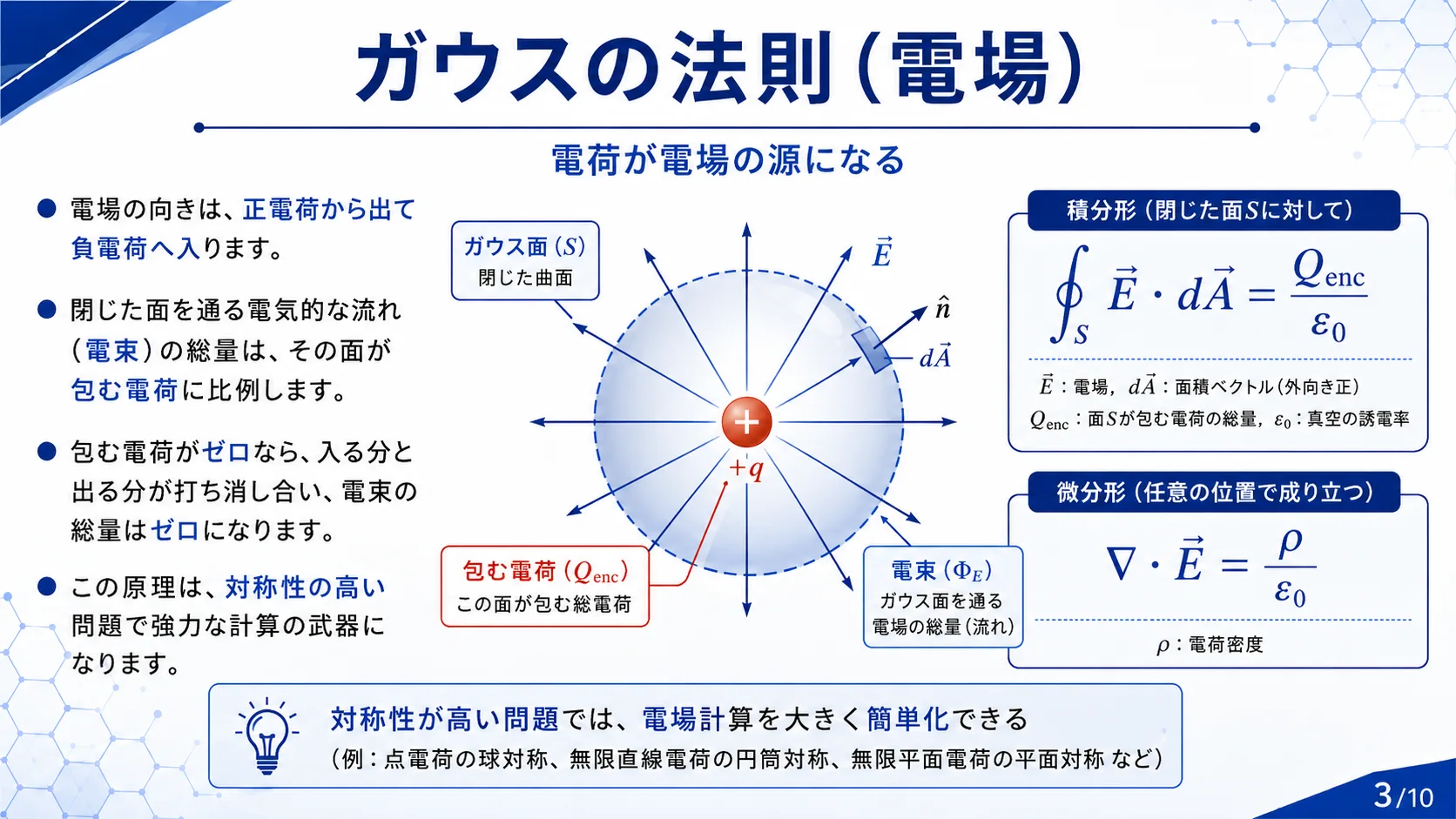

03ガウスの法則（電場）
電荷が電場の源になる。電場の向きは、正電荷から出て負電荷へ入ります。閉じた面を通る電気的な流れ（電束）の総量は、その面が包む電荷に比例します。包む電荷がゼロなら、入ると出る分が打ち消し合い、電束の総量はゼロになります。対称性が高い問題では、電場計算を大きく簡単化できます（例：点電荷の球対称、無限直線電荷の円筒対称、無限平面電荷の平面対称など）。積分形（閉じた面Sに対して）: ∮E·dA = Q_enc/ε₀（Q_encは面Sが包む電荷の総量、ε₀は真空の誘電率）。微分形（任意の位置で成り立つ）: ∇·E = ρ/ε₀（ρ：電荷密度）。

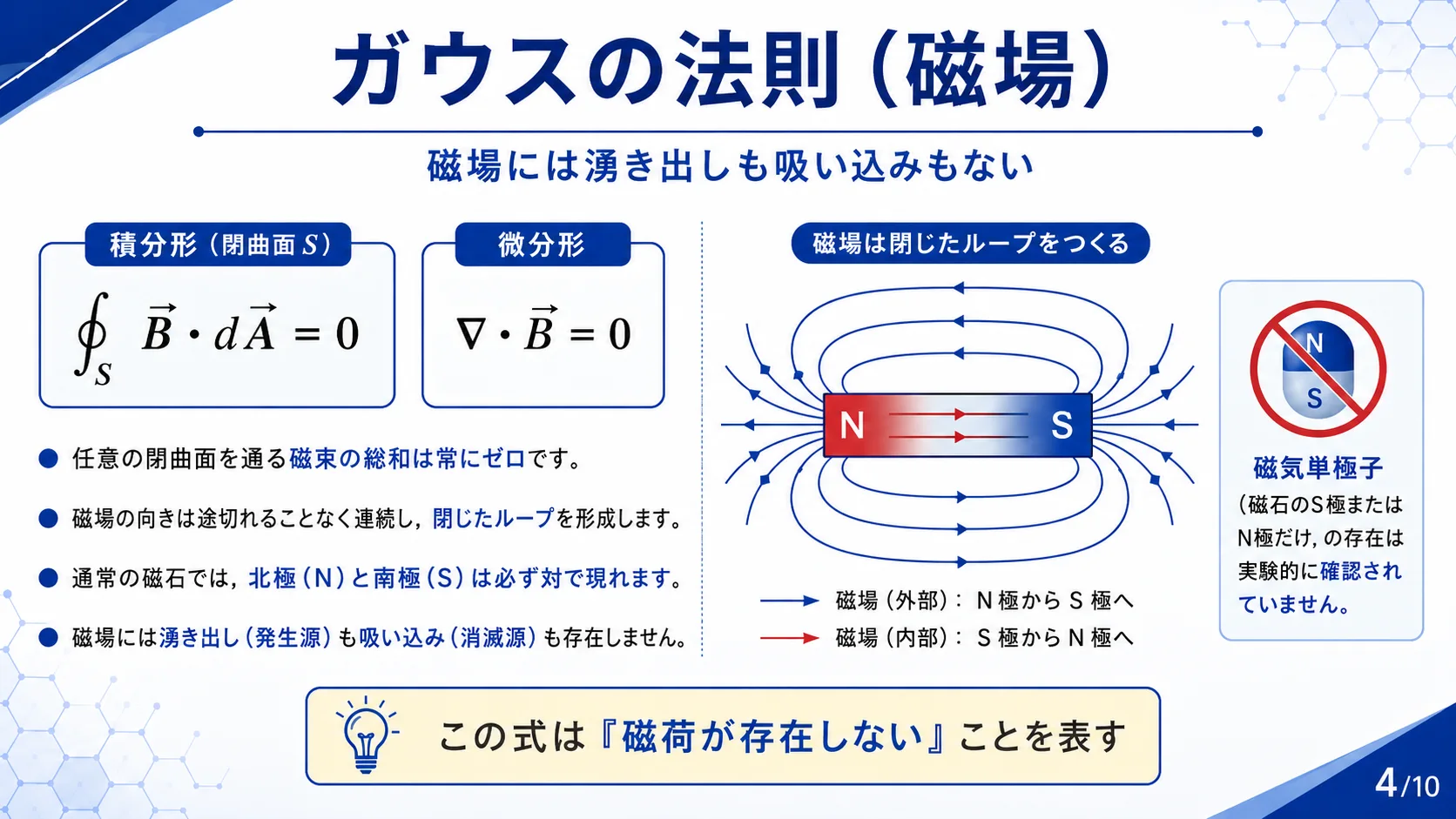

04ガウスの法則（磁場）
磁場には湧き出しも吸い込みもない。積分形（閉曲面S）: ∮B·dA = 0。微分形: ∇·B = 0。任意の閉曲面を通る磁束の総和は常にゼロです。磁場の向きは途切れることなく連続し、閉じたループを形成します。通常の磁石では、北極（N）と南極（S）は必ず対で現れます。磁場には湧き出し（発生源）も吸い込み（消滅源）も存在しません。磁気単極子（磁石のS極またはN極だけの存在）は実験的に確認されていません。磁場（外部）：N極からS極へ、磁場（内部）：S極からN極へ。この式は『磁荷が存在しない』ことを表します。

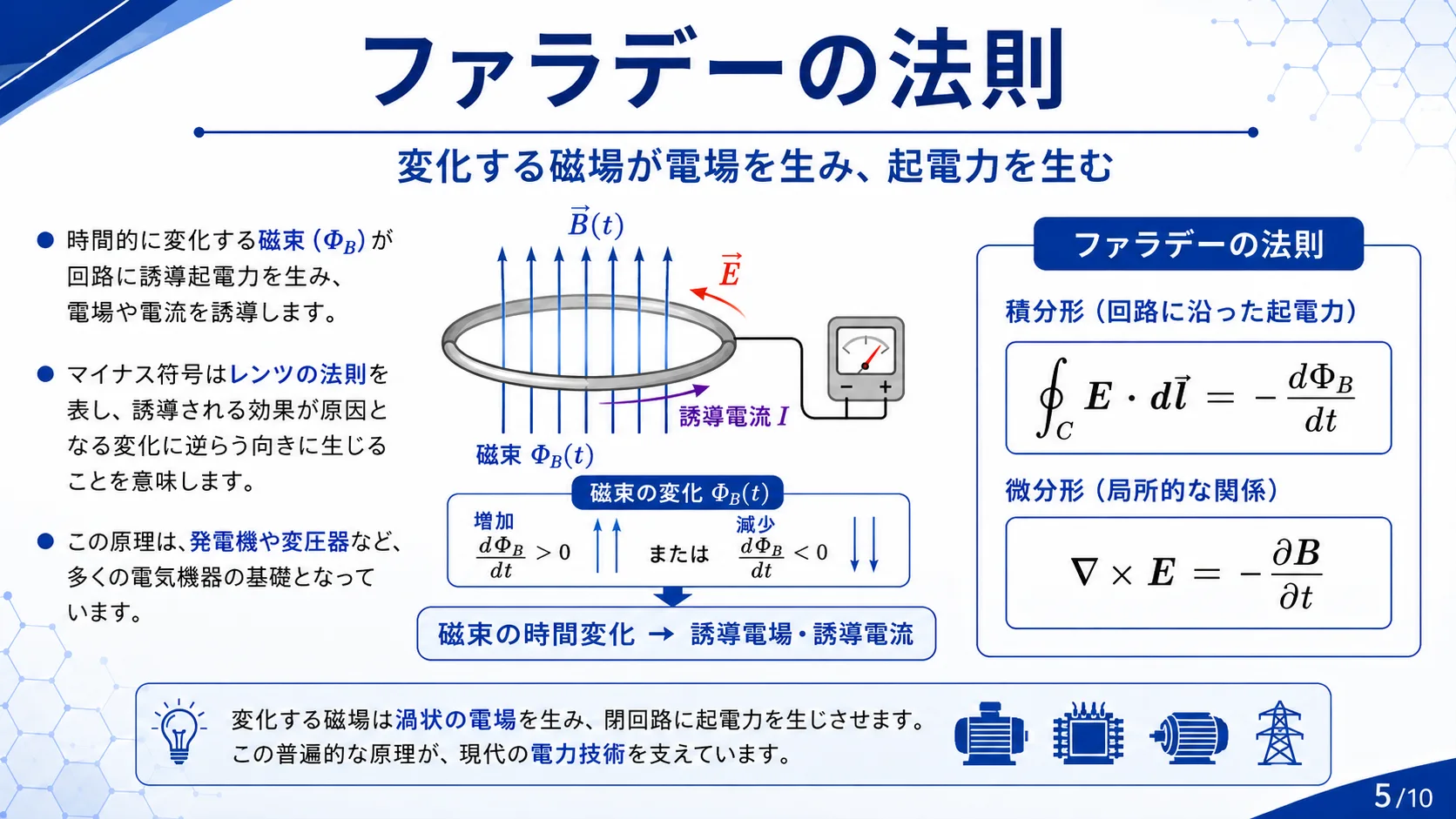

05ファラデーの法則
変化する磁場が電場を生み、起電力を生む。時間的に変化する磁束（Φ_B）が回路に誘導起電力を生み、電場や電流を誘導します。マイナス符号はレンツの法則を表し、誘導される効果が原因となる変化に逆らう向きに生じることを意味します。この原理は、発電機や変圧器など多くの電気機器の基礎となっています。積分形（回路に沿った起電力）: ∮E·dl = -dΦ_B/dt。微分形（局所的な関係）: ∇×E = -∂B/∂t。磁束の時間変化→誘導電場・誘導電流。変化する磁場は渦状の電場を生み、閉回路に起電力を生じさせます。この普遍的な原理が現代の電力技術を支えています。

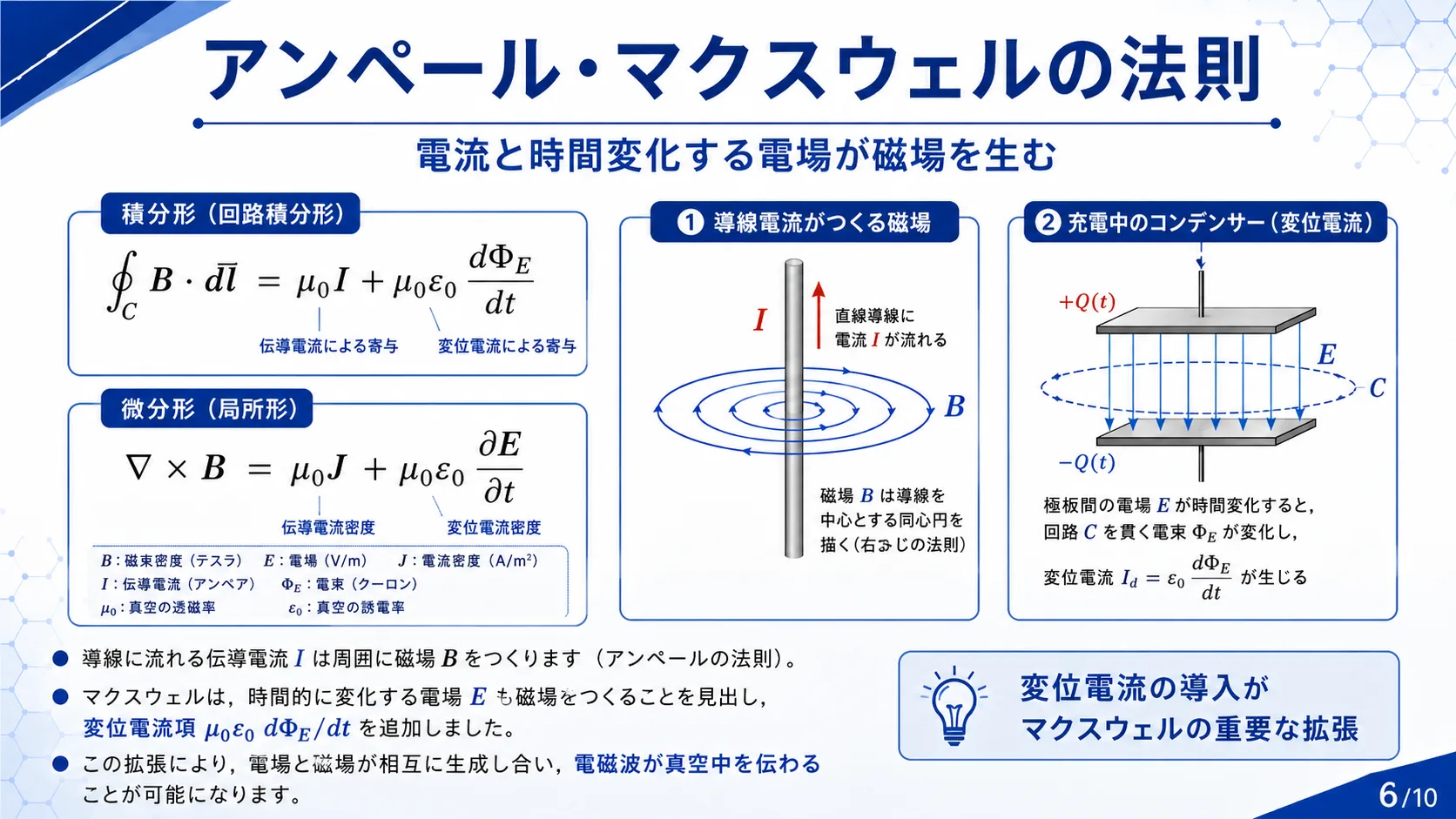

06アンペール・マクスウェルの法則
電流と時間変化する電場が磁場を生む。積分形（回路周分形）: ∮B·dl = μ₀I + μ₀ε₀dΦ_E/dt。微分形（局所）: ∇×B = μ₀J + μ₀ε₀∂E/∂t（J は電流密度）。①導線に流れる伝導電流は周囲に磁場Bをつくります（アンペールの法則）。②マクスウェルは、時間的に変化する電場Eも磁場Bをつくることを見出し、これを「変位電流」と呼びました。③この加わりにより、電磁波が真空中に生じることが予測できるようになりました。導線電流がつくる磁場（導線電流がループをつくる）、変電中のコンデンサー（変位電流）：極板間の電場が時間変化すると変位電流 I_d = ε₀dΦ_E/dt が生じる。変位電流の導入がマクスウェルの重要な拡張。

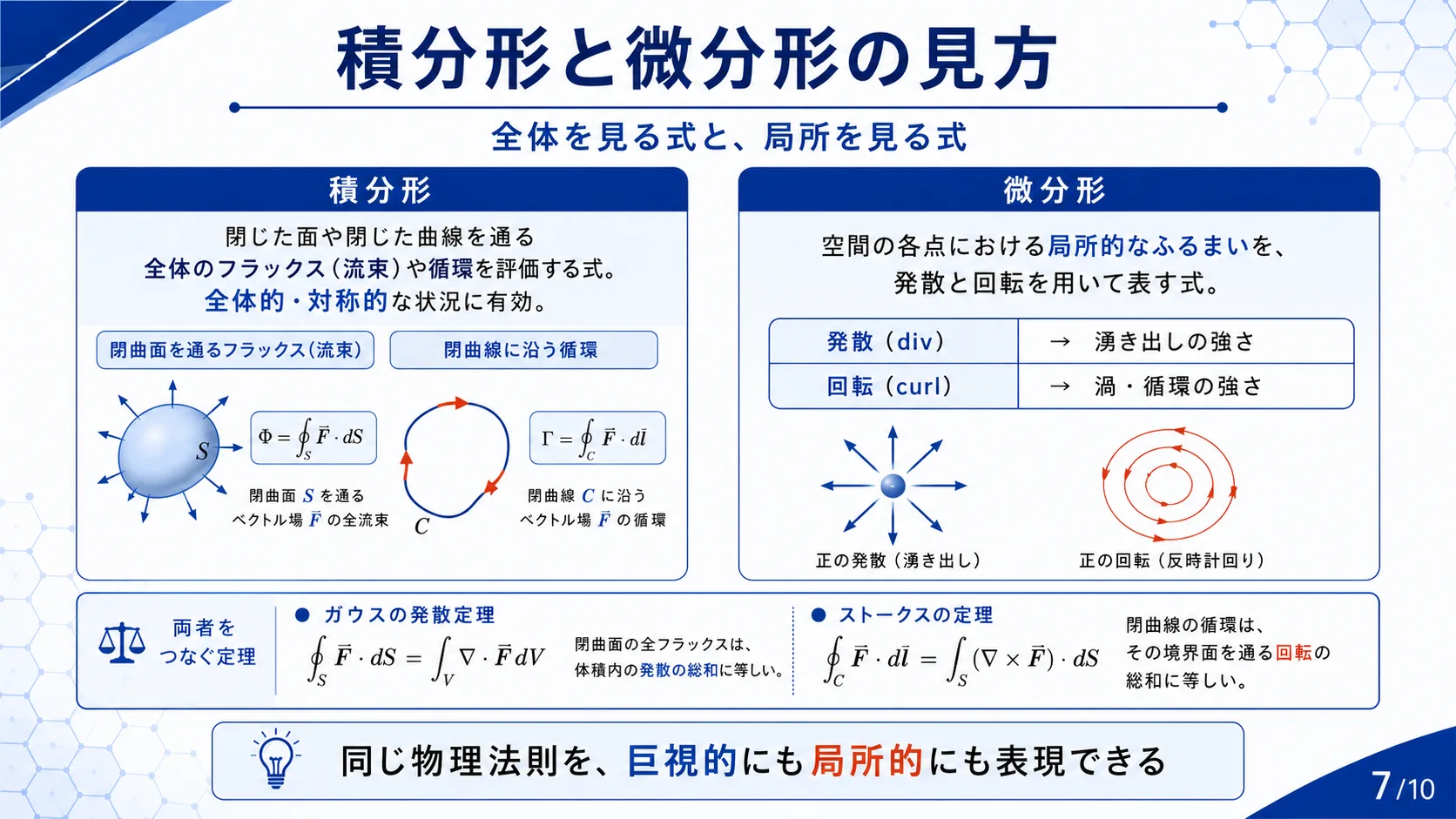

07積分形と微分形の見方
全体を見る式と、局所を見る式。積分形（閉じた面や閉じた曲線を通る全体のフラックス（流束）や循環を評価する式。全体的・対称的な状況に有効）：閉曲面を通るフラックス Φ = ∮F·dS、閉曲線に沿う循環 Γ = ∮F·dl。微分形（空間の各点における局所的なふるまいを、発散と回転を用いて表す式）：発散（div）→ 湧き出しの強さ、回転（curl）→ 渦・循環の強さ。両者をつなぐ定理：ガウスの発散定理 ∮F·dS = ∫∇·FdV（閉曲面の全フラックスは体積内の発散の総和に等しい）、ストークスの定理 ∮F·dl = ∫(∇×F)·dS（閉曲線の循環はその境界面を通る回転の総和に等しい）。同じ物理法則を、巨視的にも局所的にも表現できる。

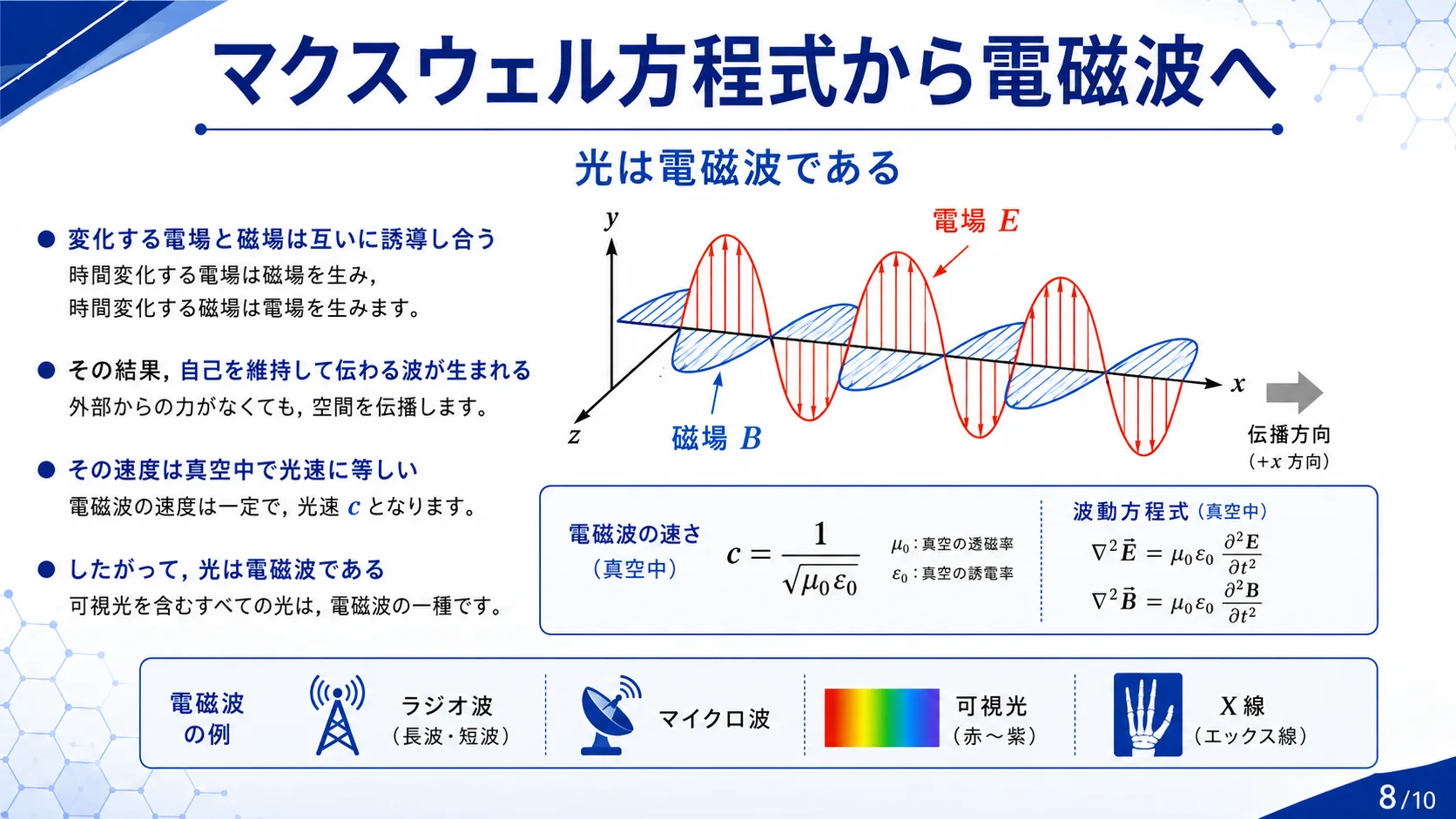

08マクスウェル方程式から電磁波へ
光は電磁波である。変化する電場と磁場は互いに誘導し合います（時間変化する電場は磁場を生み、時間変化する磁場は電場を生みます）。その結果、自己を維持して伝わる波が生まれます（外部からの力がなくても空間を伝播します）。その速度は真空中で光速に等しい（電磁波の速度は一定で光速 c となります）。したがって光は電磁波です（可視光を含むすべての光は電磁波の一種です）。電磁波の速さ（真空中）: c = 1/√(μ₀ε₀)（μ₀：真空の透磁率、ε₀：真空の誘電率）。電磁波の例：ラジオ波（長波・短波）、マイクロ波、可視光（赤〜紫）、X線（エックス線）。

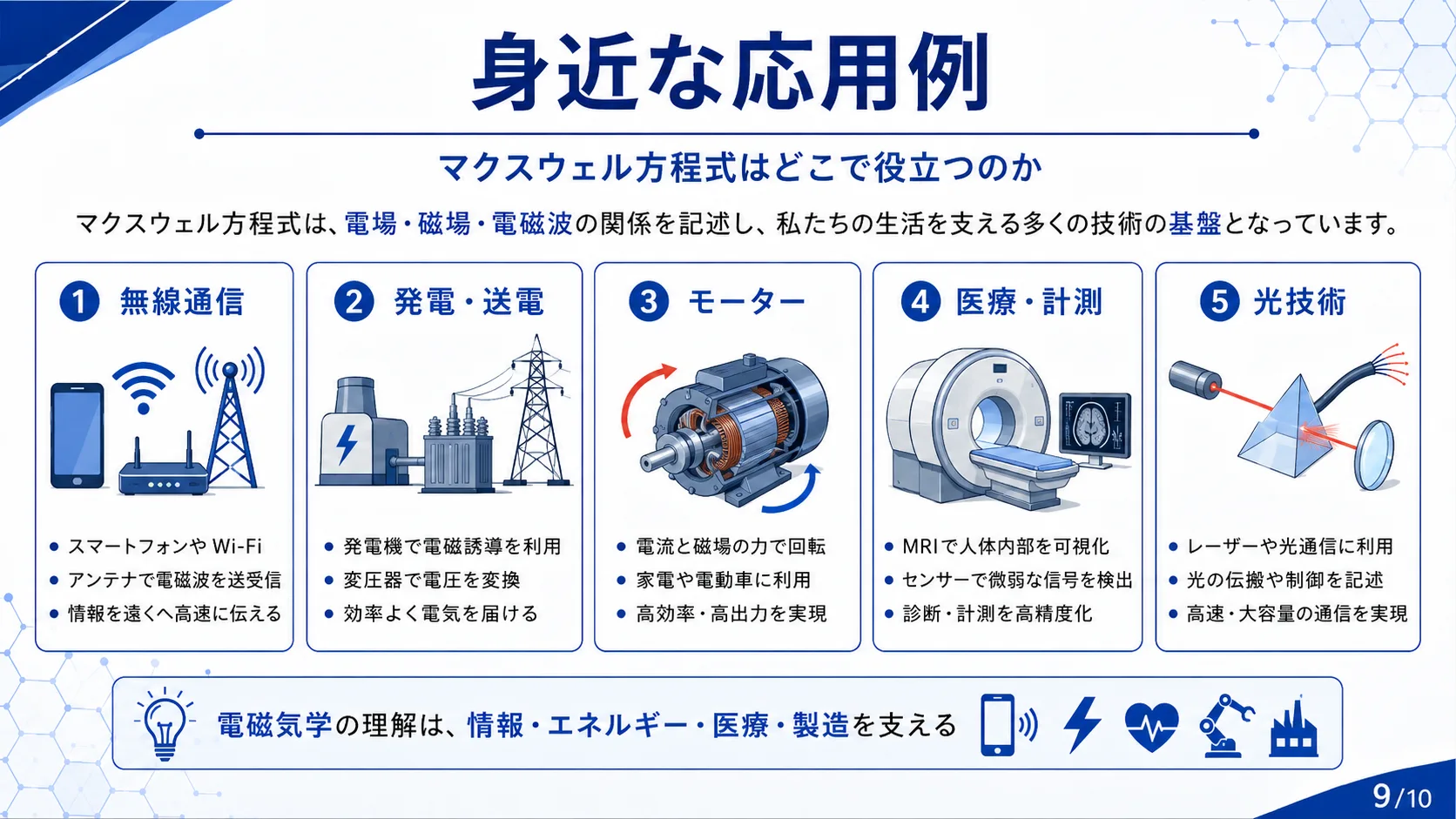

09身近な応用例
マクスウェル方程式はどこで役立つのか。マクスウェル方程式は、電場・磁場・電磁波の関係を記述し、私たちの生活を支える多くの技術の基盤となっています。①無線通信（スマートフォンやWi-Fi、アンテナで電磁波を送受信、情報を遠くへ高速に伝える）、②発電・送電（発電機で電磁誘導を利用、変圧器で電圧を変換、効率よく電気を届ける）、③モーター（電流と磁場の力で回転、家電や電気自動車に利用、効率的・高出力を実現）、④医療・計測（MRIで人体内部を可視化、センサで微妙な信号を計測、診断・計測を高精度化）、⑤光技術（レーザーで光通信に利用、光の位相や振幅を制御、高速・大容量の通信を実現）。電磁気学の理解は、情報・エネルギー・医療・製造を支える。

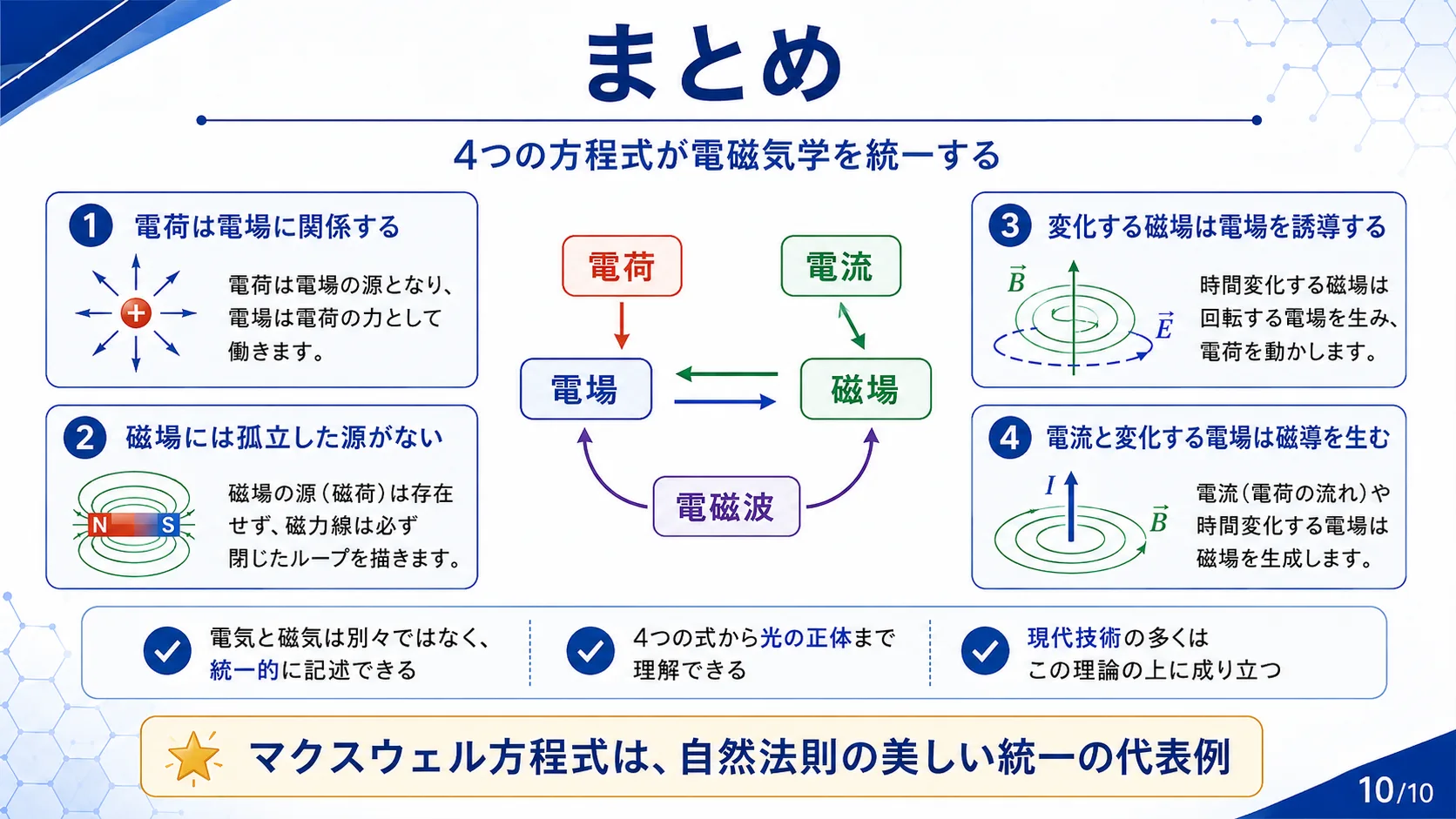

10まとめ
4つの方程式が電磁気学を統一する。①電荷は電場に関係する（電荷は電場の源となり、電場は電荷を電気の力として働きます）。②磁場には孤立した源がない（磁場の源（磁荷）は存在せず、磁場は常に閉じたループを保ちます）。③変化する磁場は電場を誘導する（時間変化する磁場は、回転する電場を生み、起電力を生みます）。④電流と変化する電場は磁場を生む（電流（電場の変化）や時間変化する電場が磁場を生み出します）。電荷→電流→電場→磁場→電磁波。4つの式から光の正体まで導ける。現代技術の多くは電磁気学の理論に成り立つ。マクスウェル方程式は、自然法則の美しい統一の代表例。
