01蒸気タービンの原理

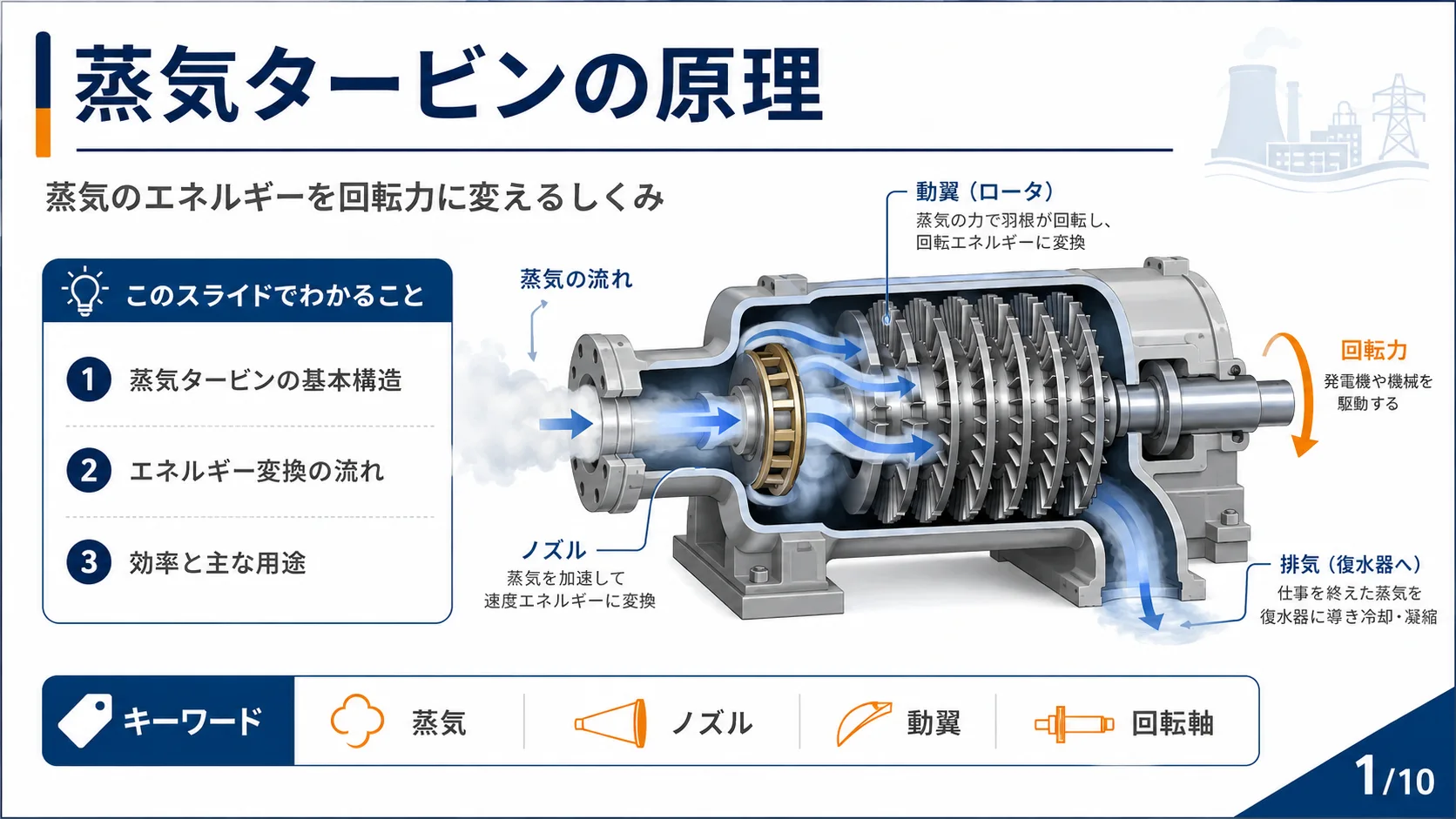

蒸気タービンは蒸気のエネルギーを回転力に変える熱機関です。高温高圧の蒸気をノズルで加速し、その力で動翼（ロータ）を回転させることで電気や機械の動力を生み出します。このスライドでは蒸気タービンの基本構造、エネルギー変換の流れ、効率と主な用途について解説します。
02蒸気タービンの基本原理

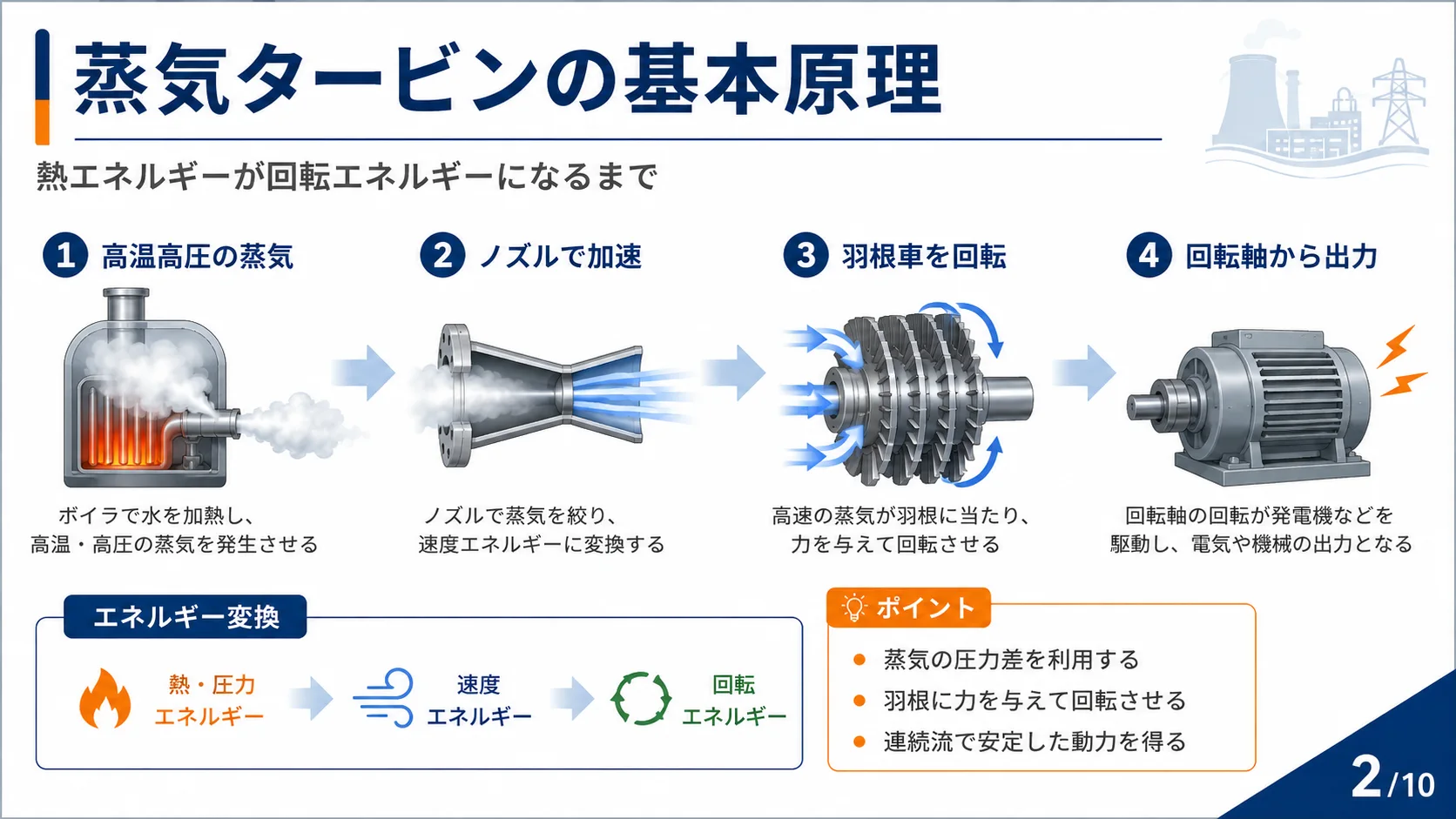

熱エネルギーが回転エネルギーになるまでの流れは4段階です。まずボイラで水を加熱し、高温・高圧の蒸気を発生させます。次にノズルで蒸気を絞り、速度エネルギーに変換します。そして高速の蒸気が羽根に当たり、力を与えて回転させます。最後に回転軸の回転が発電機などを駆動し、電気や機械の出力となります。エネルギーは熱・圧力エネルギーから速度エネルギー、そして回転エネルギーへと段階的に変換されます。
03蒸気の流れと発電システム

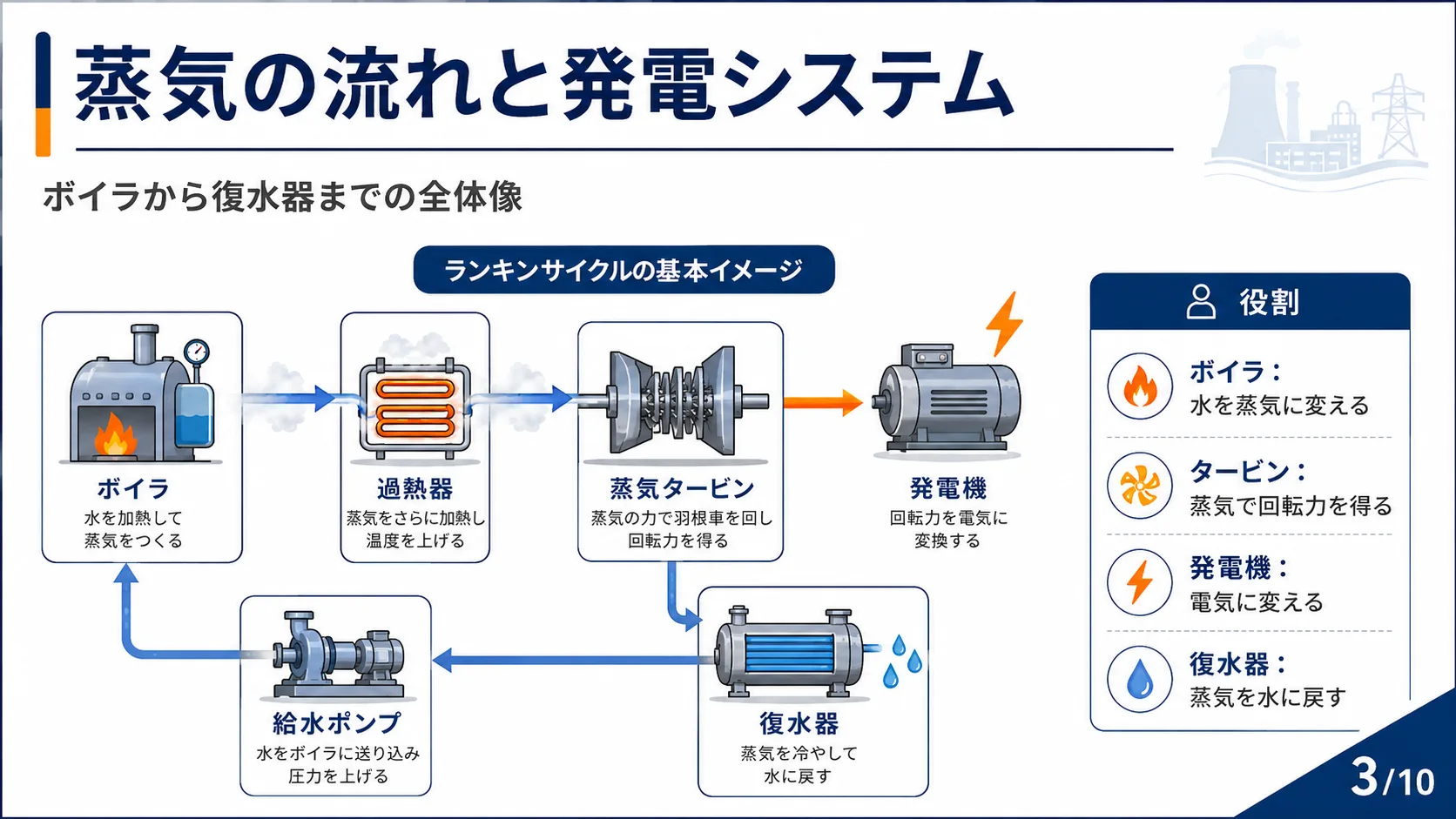

蒸気タービンを中心とした発電システムはランキンサイクルと呼ばれます。ボイラで水を蒸気に変え、過熱器でさらに加熱したうえで蒸気タービンへ送ります。タービンで蒸気の力を回転力に変えた後、発電機で電気に変換します。仕事を終えた蒸気は復水器で冷やされて水に戻り、給水ポンプでボイラへ送り返されて循環します。
04ノズルの役割

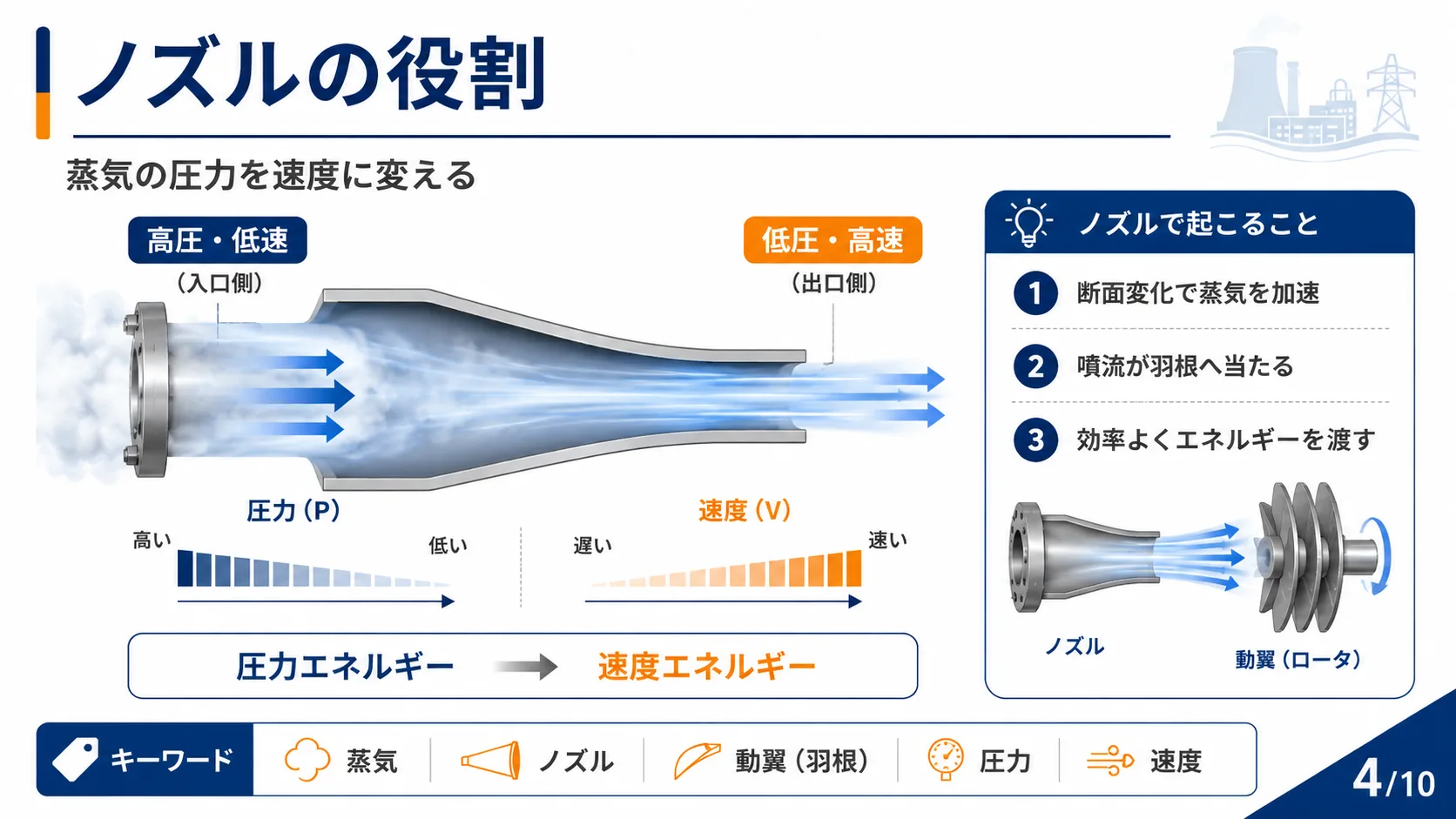

ノズルは蒸気の圧力を速度に変える部品です。入口側では高圧・低速だった蒸気が、断面が絞られたノズルを通過することで低圧・高速の噴流に変わります。こうして発生した高速噴流が動翼の羽根に当たり、効率よくエネルギーが渡されます。圧力エネルギーを速度エネルギーに変換するノズルの働きが、タービンの回転を生み出す出発点です。
05動翼が回転力を生むしくみ

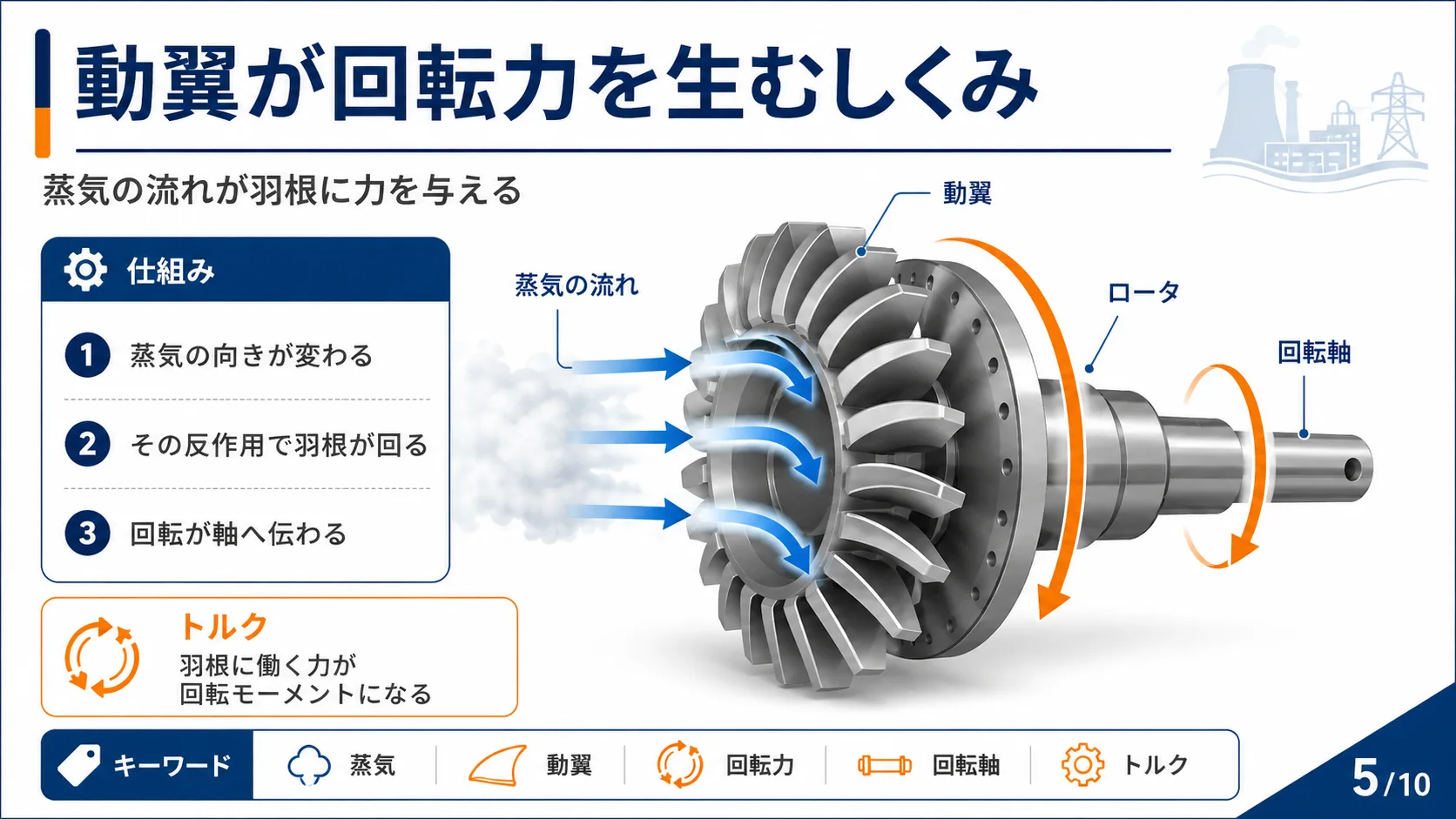

動翼（ロータ）は蒸気の流れを受けて回転力を生み出す部品です。高速の蒸気が羽根に当たると蒸気の向きが変わり、その反作用として羽根に力が働きます。この力が回転モーメント（トルク）となって羽根を回し、回転が軸へ伝わることで動力が取り出されます。蒸気の流れの向きを変えることがそのまま回転力に変換される仕組みです。
06衝動タービンと反動タービン

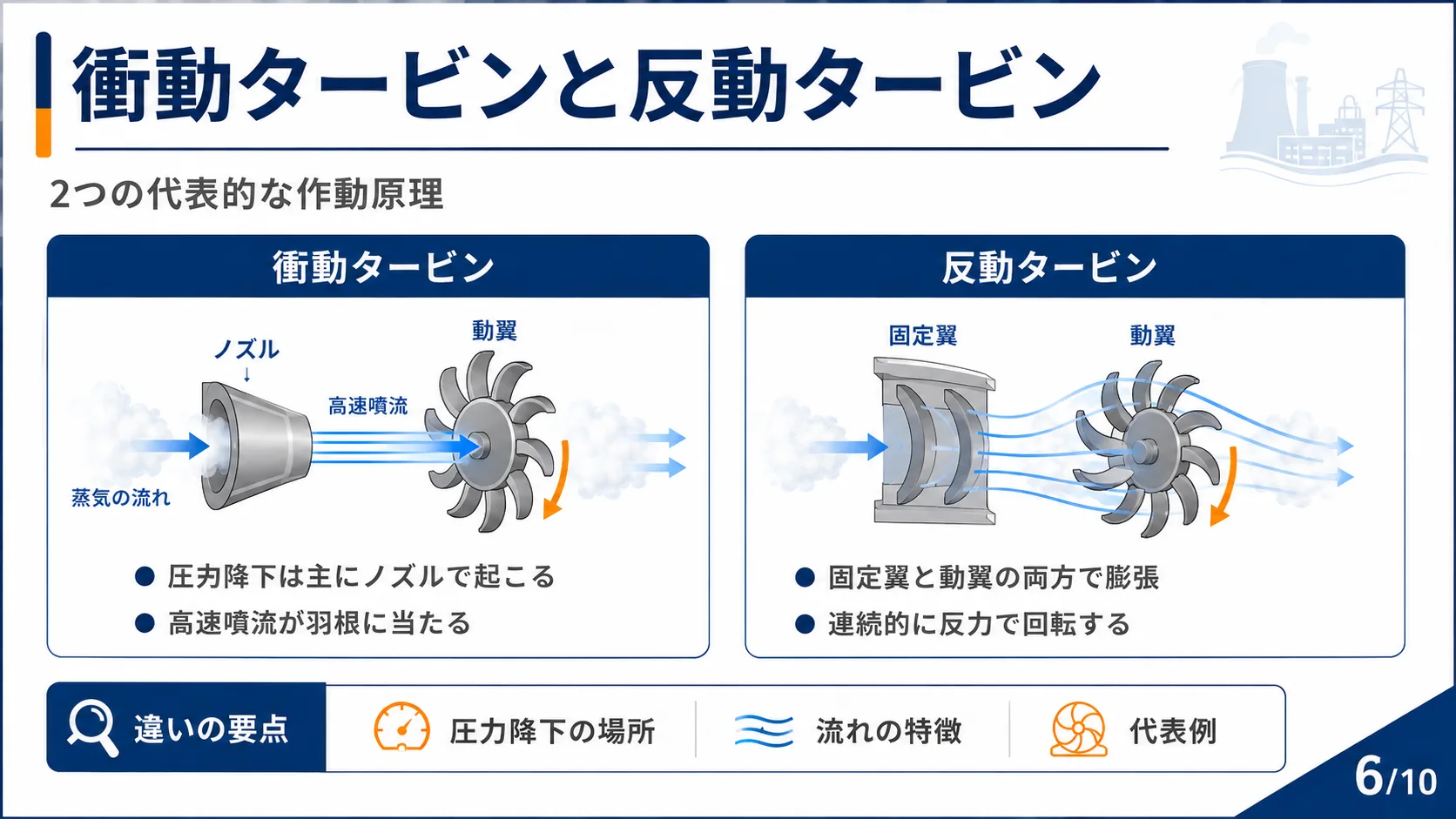

蒸気タービンには2つの代表的な作動原理があります。衝動タービンは圧力降下が主にノズルで起こり、高速噴流が羽根に当たって回転力を生みます。一方、反動タービンは固定翼と動翼の両方で蒸気が膨張し、連続的に反力で回転します。実際の大型タービンはこれら両方の原理を組み合わせた複合型が多く使われています。
07蒸気タービンの主な構造

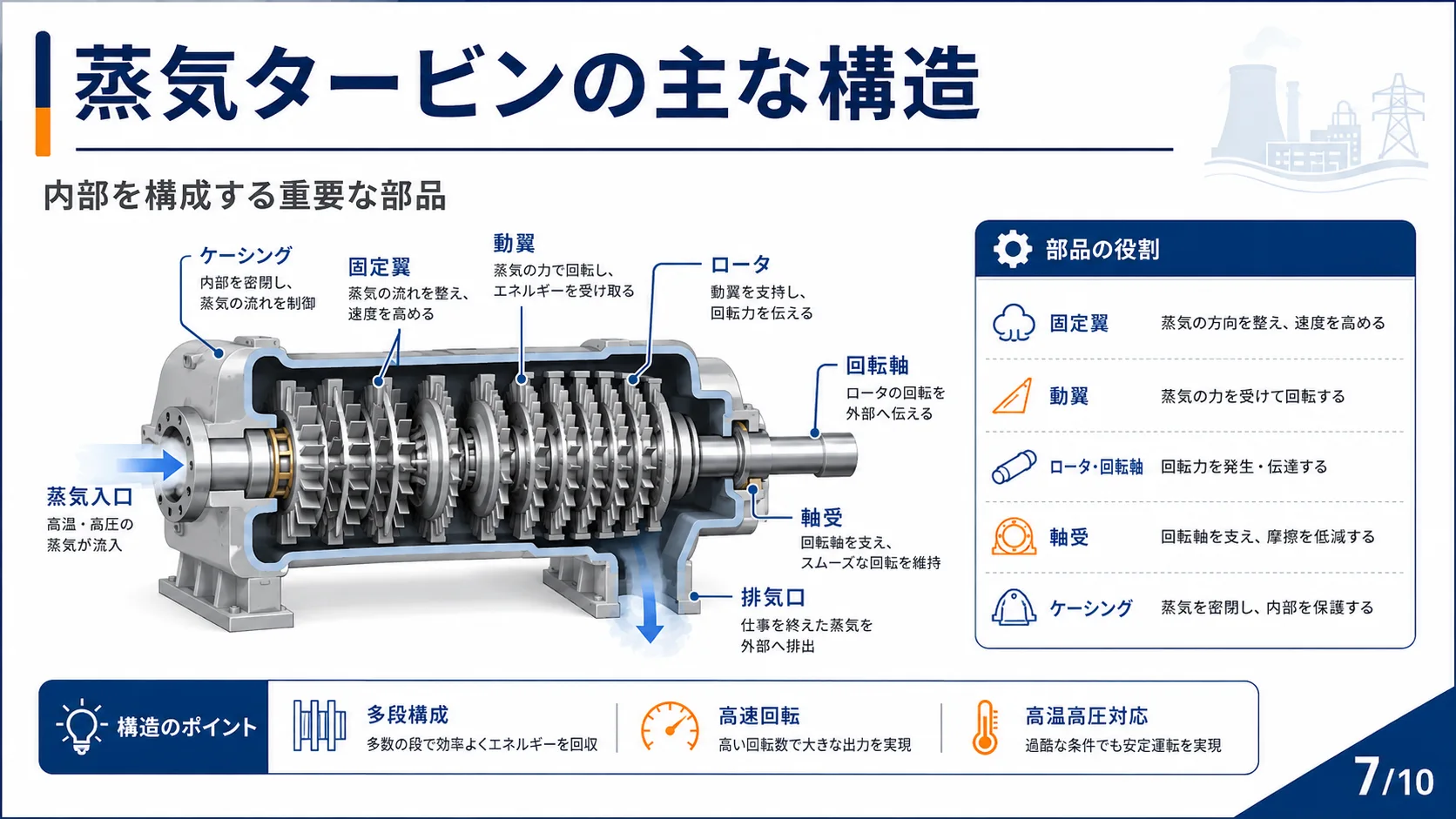

蒸気タービンの内部を構成する主要部品はそれぞれ重要な役割を持ちます。固定翼は蒸気の方向を整えて速度を高め、動翼は蒸気の力を受けて回転します。ロータと回転軸が回転力を発生・伝達し、軸受が回転軸を支えて摩擦を低減します。ケーシングは蒸気を密閉して内部を保護します。構造上の特徴として多段構成・高速回転・高温高圧への対応が挙げられます。
08効率を左右する要因

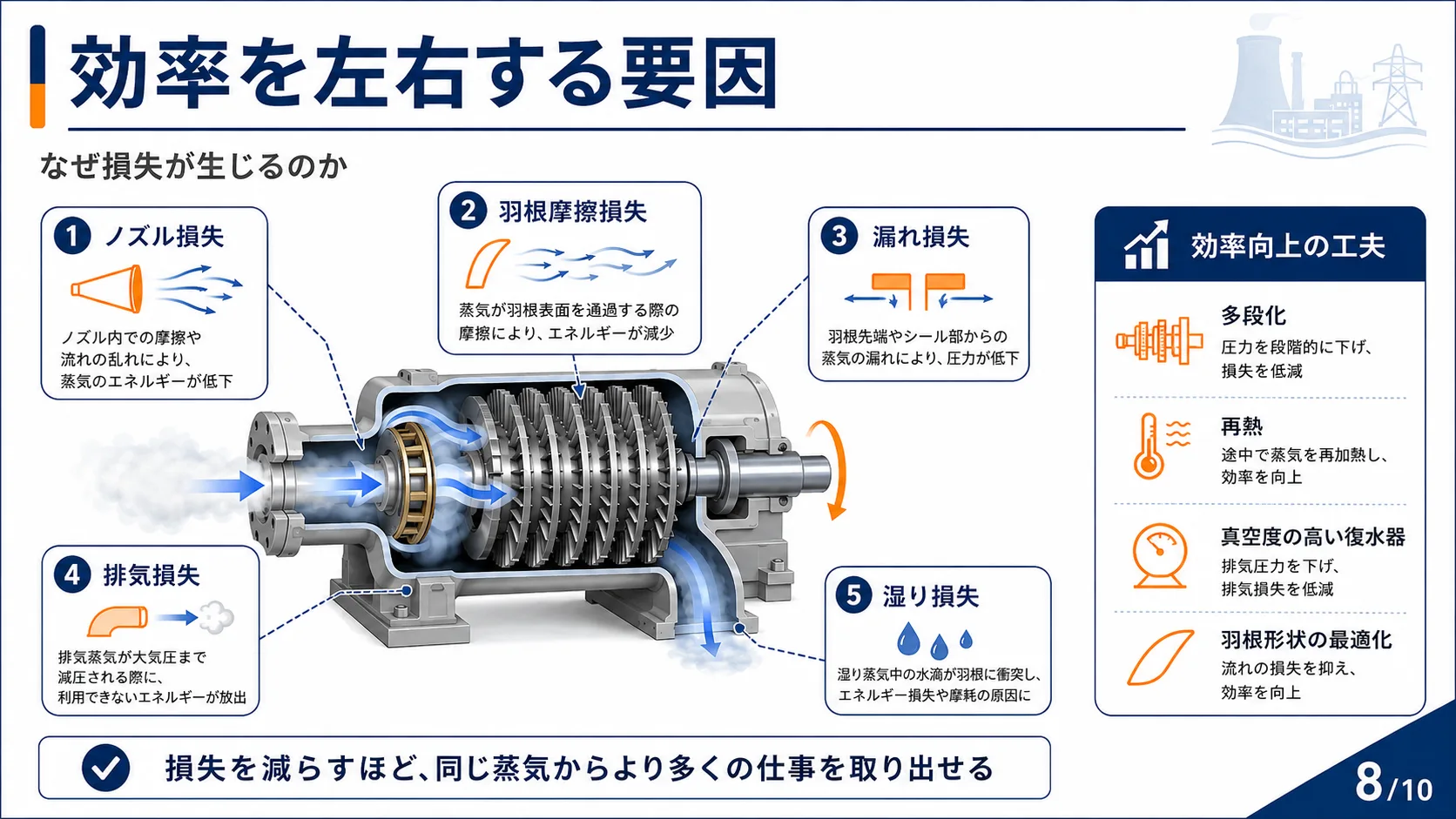

蒸気タービンでは様々な損失が発生します。ノズル損失・羽根摩擦損失・漏れ損失・排気損失・湿り損失が主なものです。損失を減らすほど同じ蒸気からより多くの仕事を取り出せます。効率向上の工夫としては多段化（圧力を段階的に下げて各段で効率よくエネルギーを回収）、再熱（途中で蒸気を再加熱）、真空度の高い復水器、羽根設計の最適化などが行われています。
09蒸気タービンの主な用途

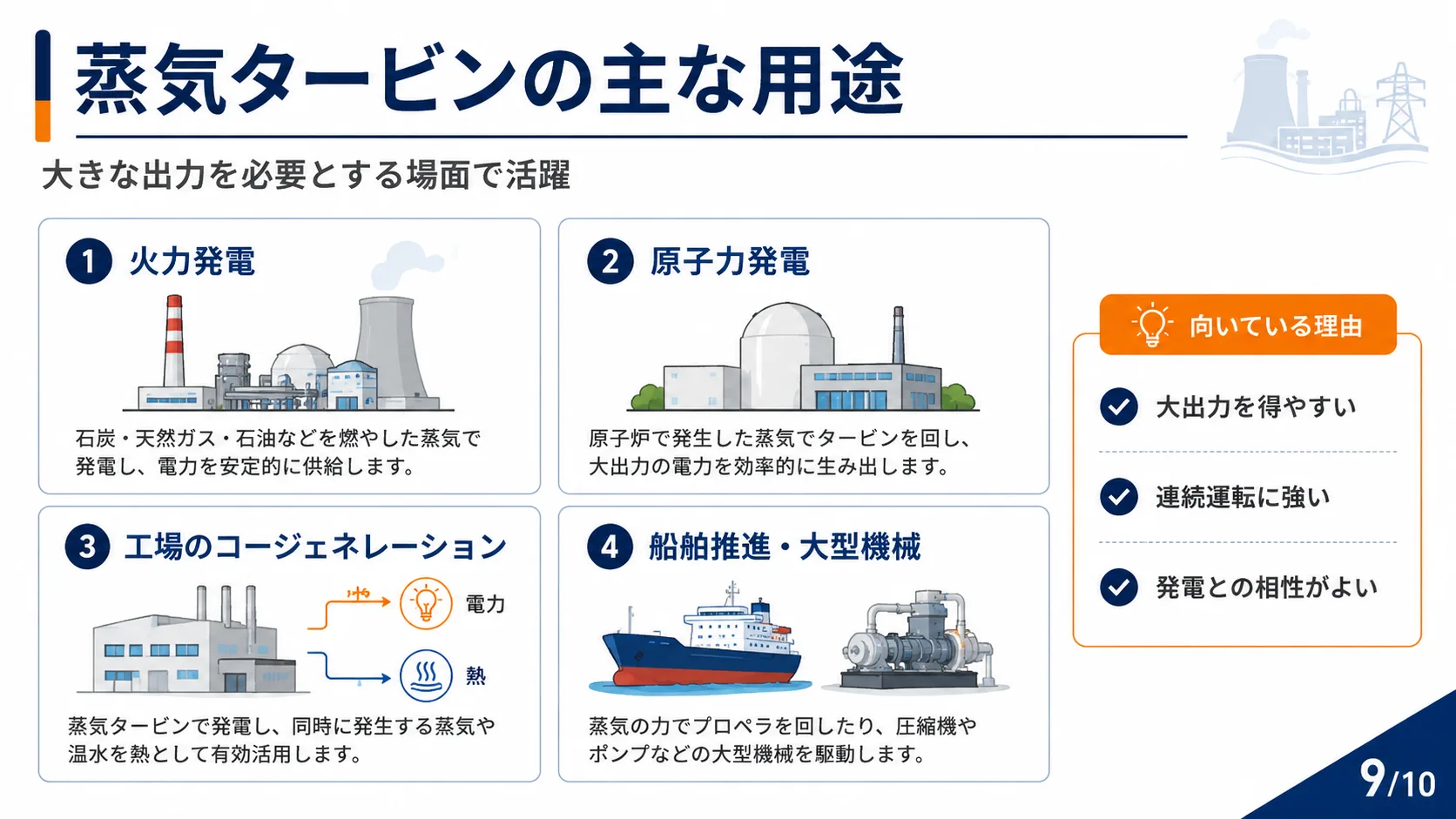

蒸気タービンは大きな出力を必要とする場面で幅広く活躍しています。火力発電では石炭・天然ガス・石油などを燃やした蒸気で発電し、電力を安定的に供給します。原子力発電では原子炉で発生した蒸気でタービンを回し、大出力の電力を効率的に生み出します。また工場のコージェネレーションでは発電と同時に熱も有効活用し、船舶推進や大型機械の駆動にも使われます。
10まとめ

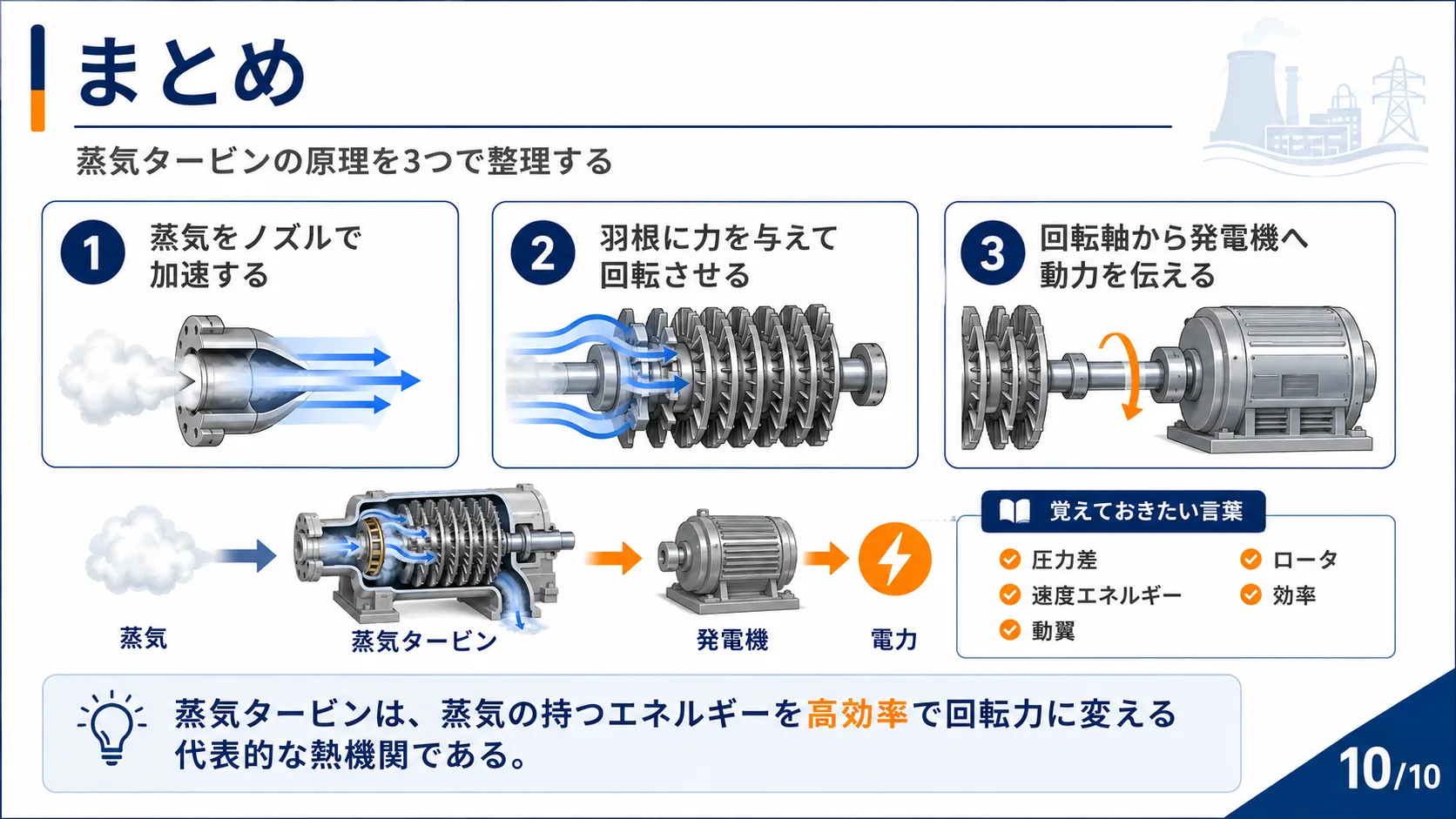

今回は蒸気タービンの原理についてお伝えしました。蒸気タービンの仕組みは3つに整理できます。まず蒸気をノズルで加速し、次に羽根に力を与えて回転させ、最後に回転軸から発電機へ動力を伝えます。覚えておきたいキーワードは圧力差・速度エネルギー・動翼・ロータ・効率です。蒸気タービンは蒸気の持つエネルギーを高効率で回転力に変える、現代エネルギーインフラの中核を担う熱機関です。
