超伝導は、ある温度以下で電気抵抗がゼロになり、磁場を内部から排除する現象。1911年にオランダの物理学者カマリン・オンネス(1853-1926)が水銀を4.2Kまで冷却したときに電気抵抗が突然ゼロになることを発見した。超伝導は極低温で現れるため、液体ヘリウム温度(4.2K)付近で研究・利用されている。キーワード:電気抵抗ゼロ・マイスナー効果・極低温。

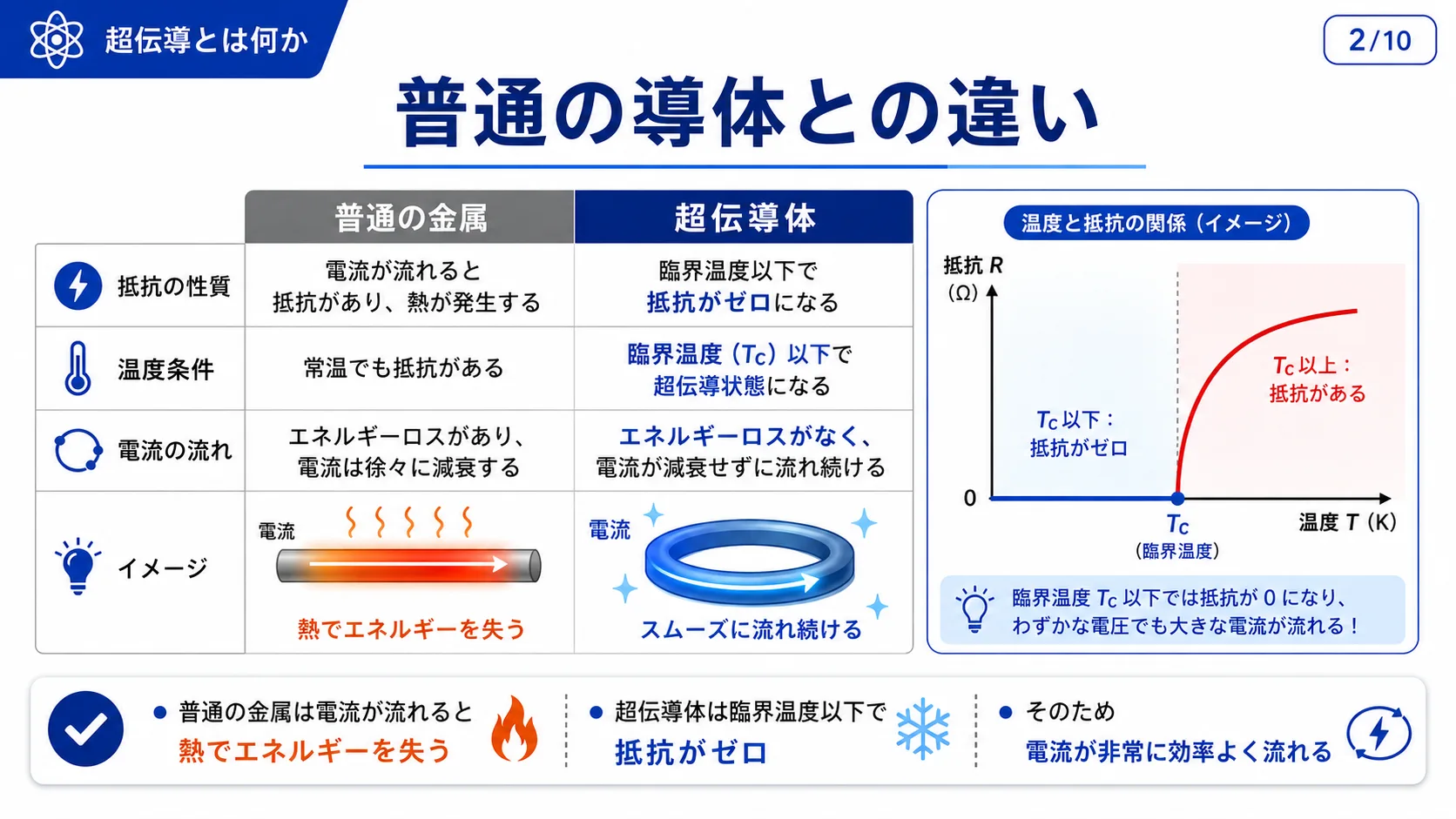

普通の金属は電流が流れると抵抗があり熱が発生する(ジュール熱)。超伝導体は臨界温度(Tc)以下で抵抗がゼロになり、エネルギーロスなく電流が減衰せずに流れ続ける。普通の金属は常温でも抵抗があるが、超伝導体は臨界温度以下でのみ超伝導状態になる。臨界温度Tc以下では抵抗が0になり、わずかな電圧でも大きな電流が流れる。

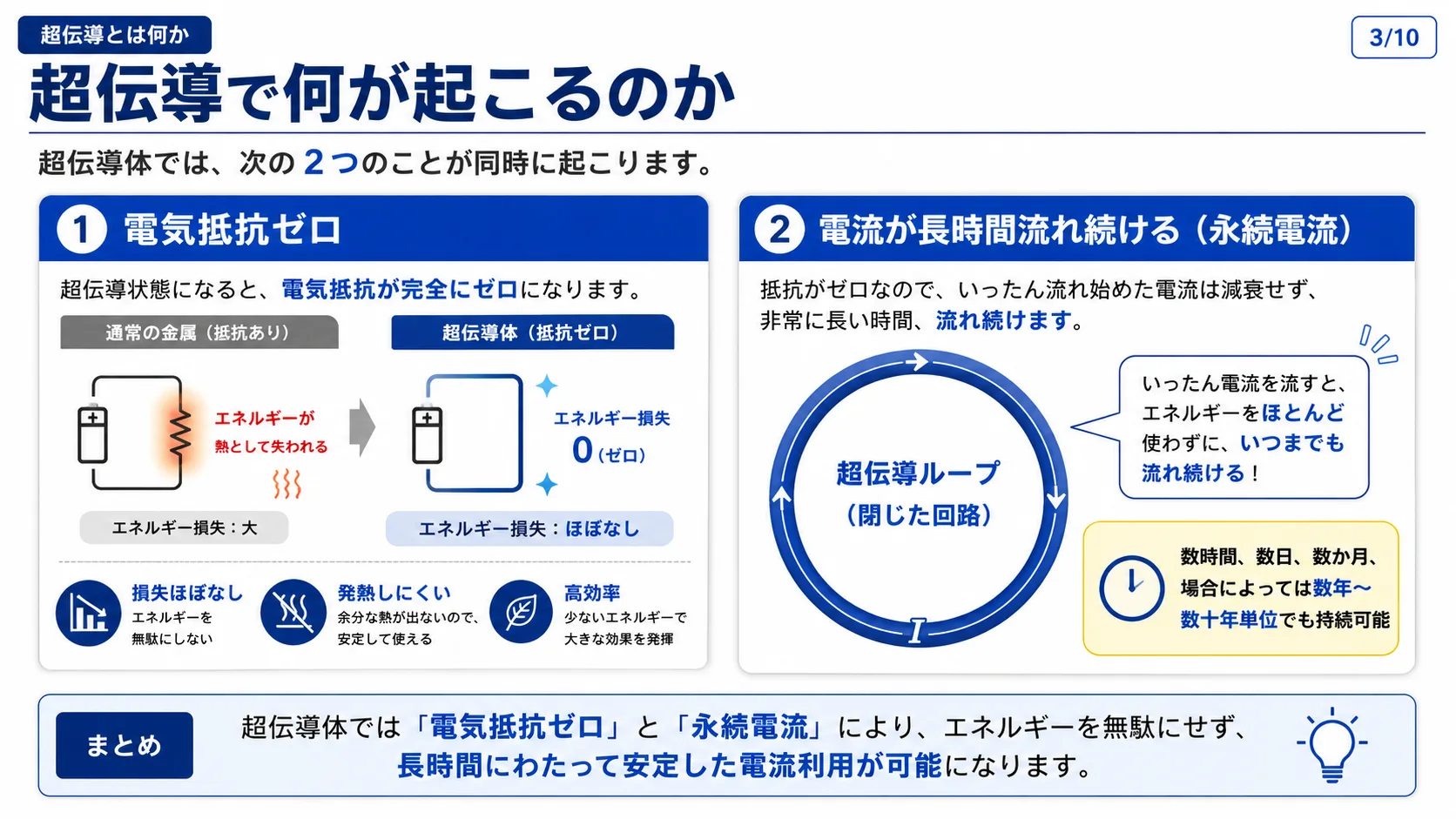

超伝導体では2つのことが同時に起きる。①電気抵抗ゼロ:超伝導体になると電気抵抗が完全にゼロになる。エネルギー損失なし、発熱しない、高効率。②永続電流:抵抗がゼロのため、いったん流れた電流は減衰しない。超伝導ループ(閉じた回路)で非常に長い時間流れ続ける。超伝導体ではエネルギーを無駄にせず、長時間にわたって安定した電流利用が可能になる。

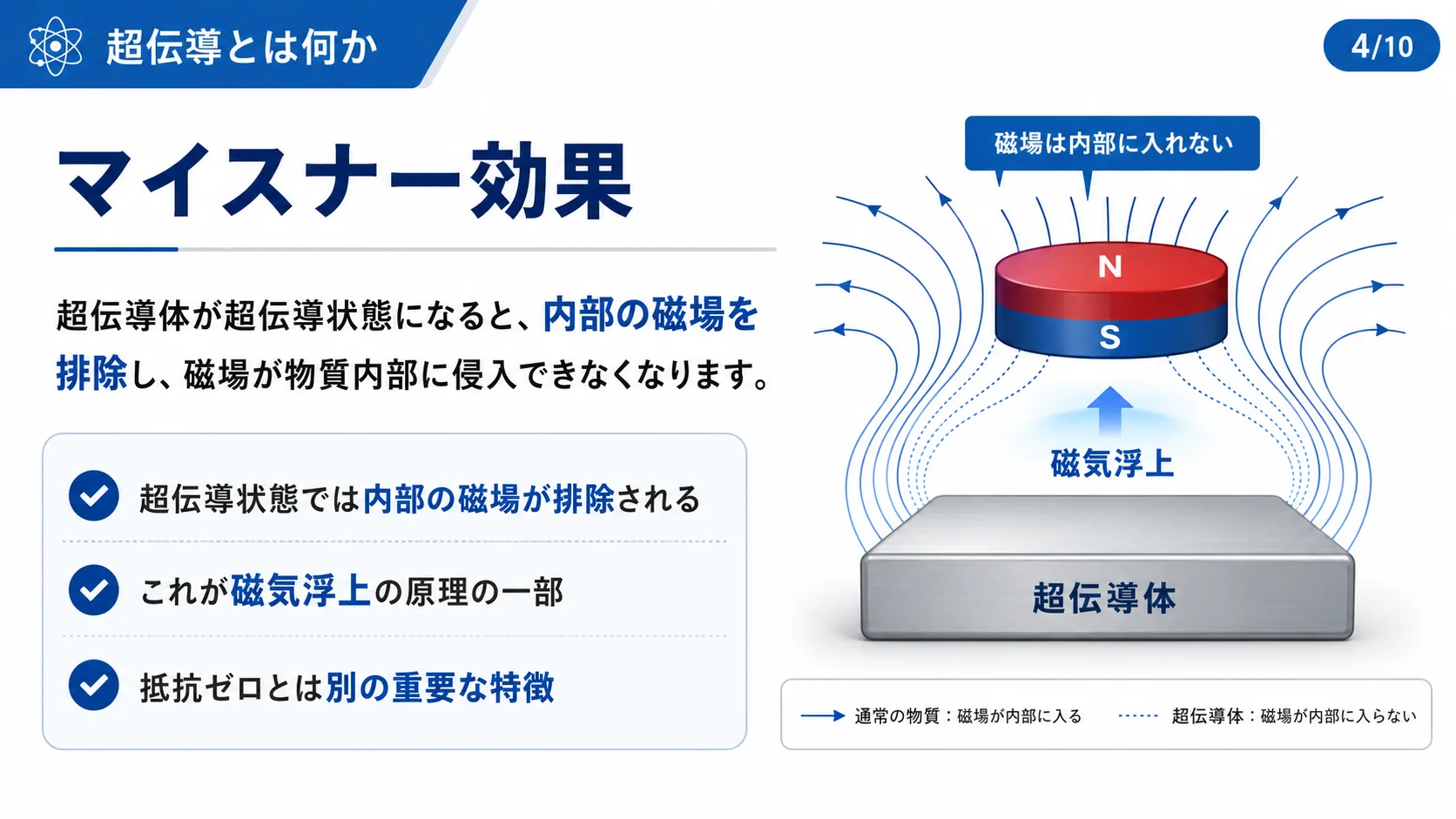

超伝導体が超伝導状態になると、内部の磁場を排除し、磁場が物質内部に侵入できなくなる。これをマイスナー効果という。通常の物質では磁場が内部に入るが、超伝導体では磁場が内部に入らないため磁気浮上が起こる。マイスナー効果は電気抵抗ゼロとは別の重要な特徴であり、超伝導の2大特性の一つ。

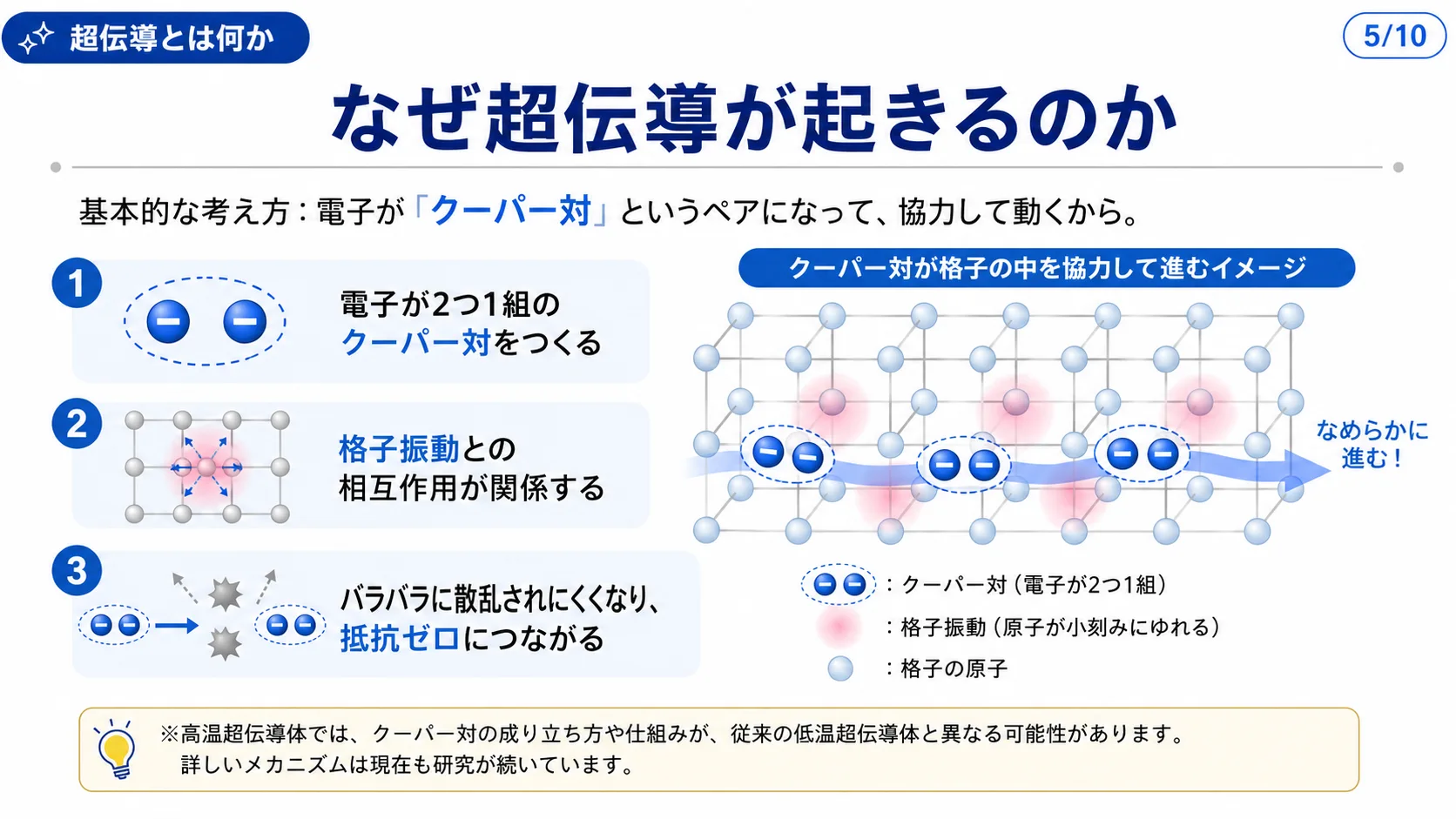

基本的な考え方:電子が「クーパー対」というペアになって協力して動くから。①電子が2つ1組のクーパー対をつくる、②格子振動との相互作用が関係する、③バラバラに散乱されにくくなり抵抗ゼロにつながる。クーパー対が格子の中を協力して進むことで抵抗が生じない。なお高温超伝導体ではクーパー対の成り立ち方が異なる可能性があり、詳しいメカニズムは現在も研究が続いている。

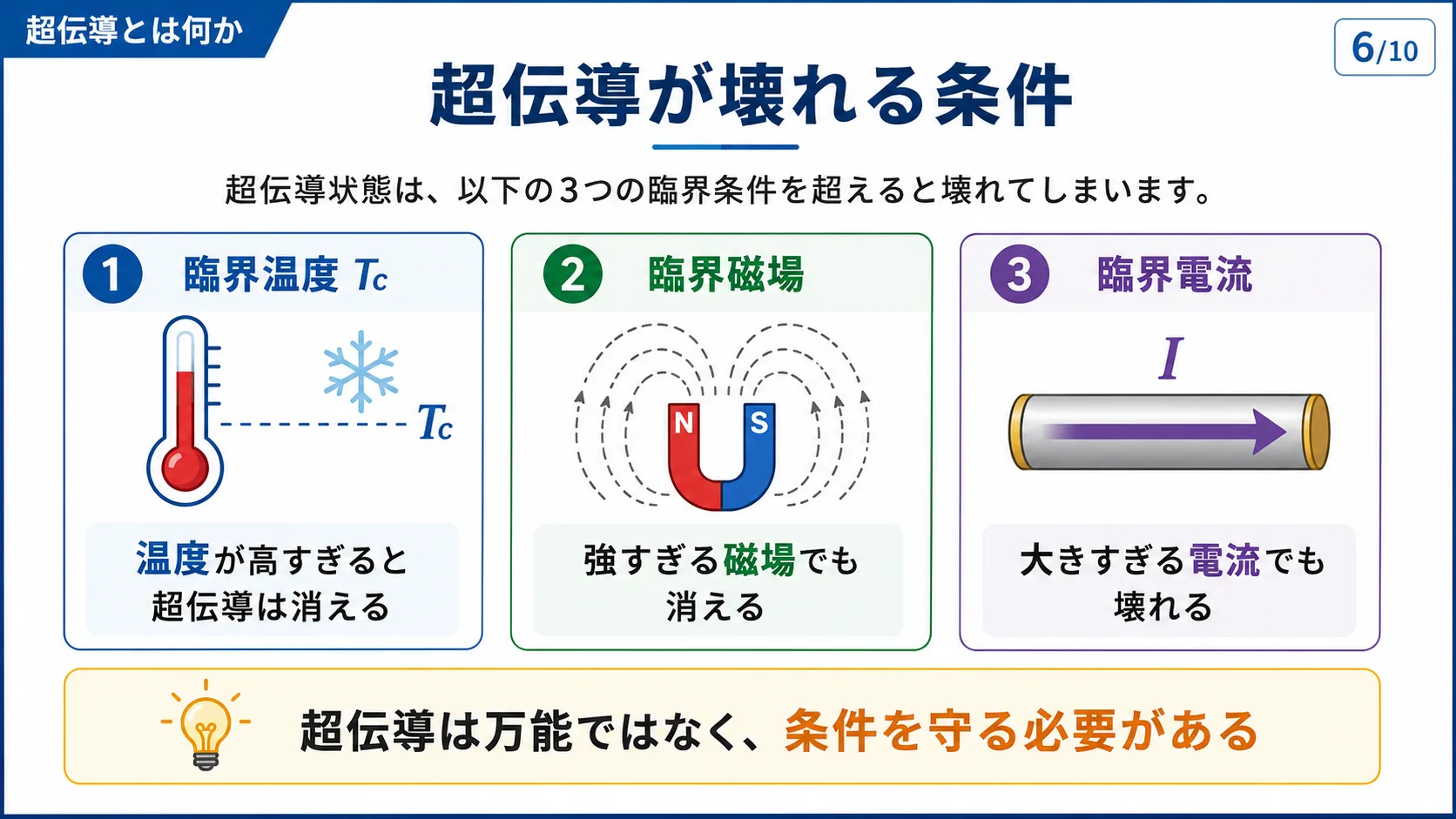

超伝導状態は3つの臨界条件を超えると壊れてしまう。①臨界温度Tc(温度が高すぎると超伝導は消える)、②臨界磁場(強すぎる磁場でも消える)、③臨界電流(大きすぎる電流でも壊れる)。超伝導は万能ではなく、これらの条件を守って運用する必要がある。

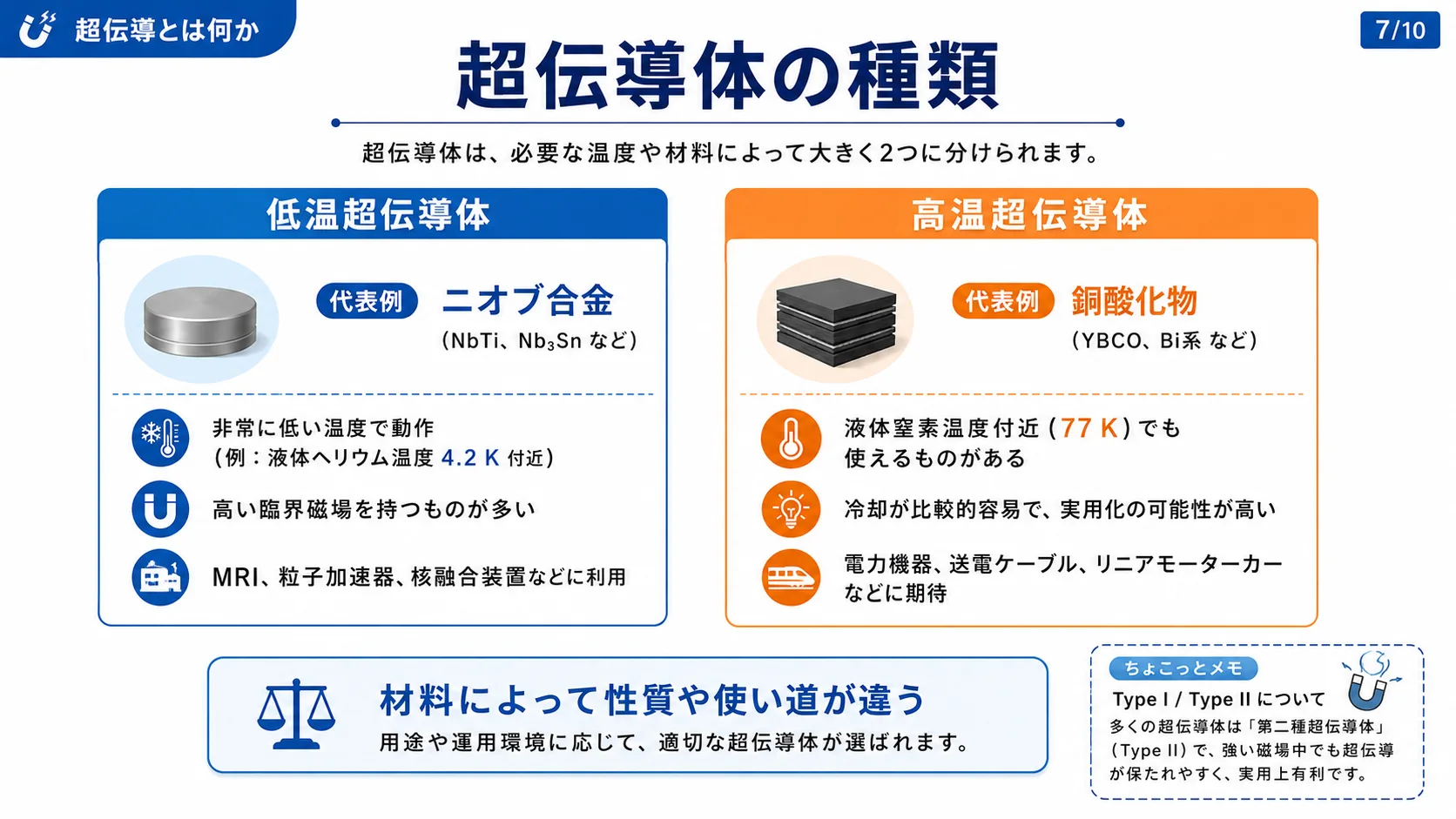

低温超伝導体:代表例はニオブ合金(NbTi、Nb3Snなど)。液体ヘリウム温度(4.2K)付近の非常に低い温度で動作し、高い臨界磁場を持つ。MRI・粒子加速器・核融合装置などに利用。高温超伝導体:代表例は銅酸化物(YBCO、Bi系など)。液体窒素温度付近(77K)でも使えるものがあり、冷却が比較的容易で実用化の可能性が高い。電力機器・送電ケーブル・リニアモーターカーなどに期待される。多くの超伝導体は第二種超伝導体(Type II)で、強磁場中でも超伝導が保たれやすく実用上有利。

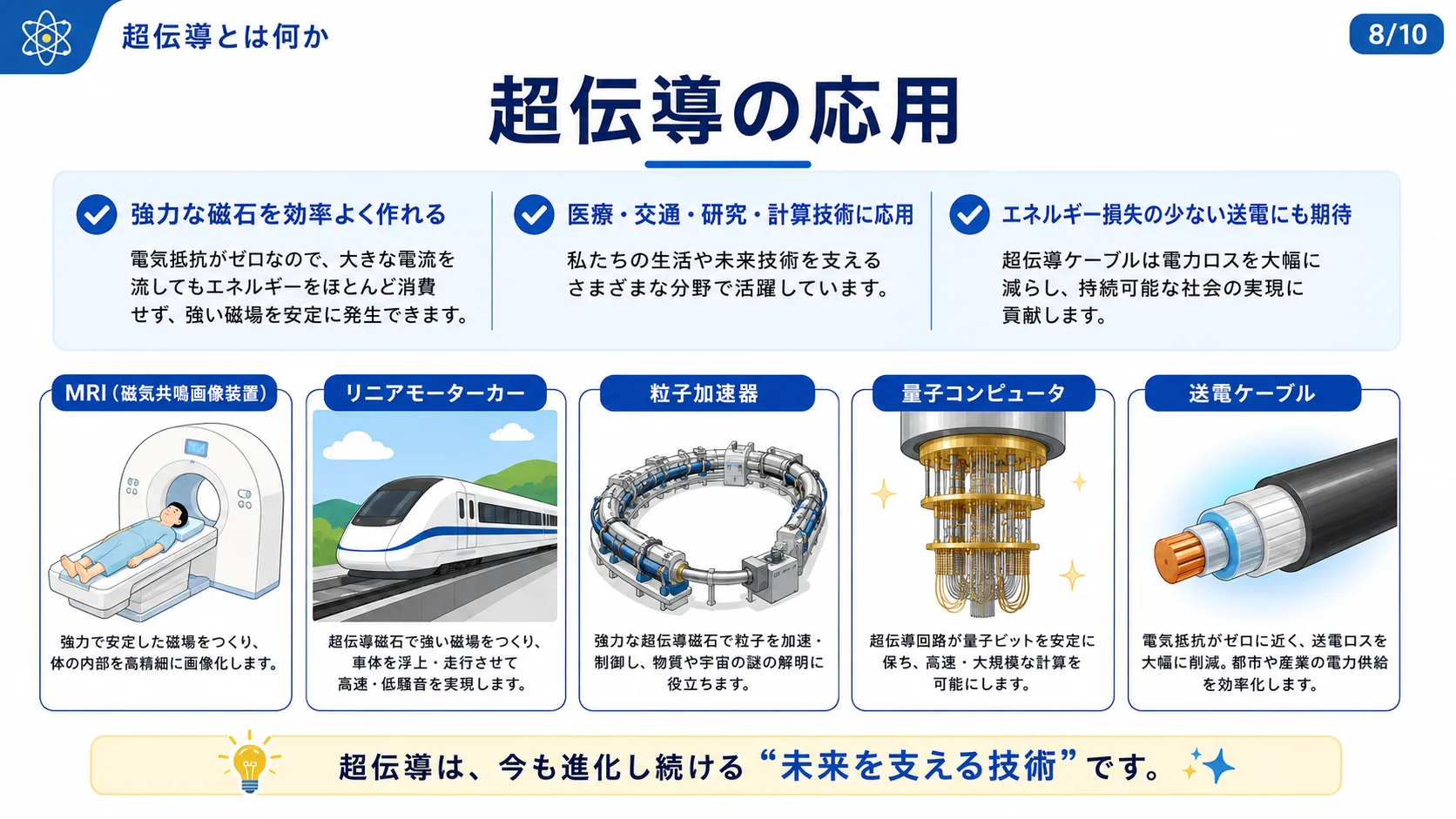

MRI(磁気共鳴画像診断):超伝導磁石の強力な磁場で人体内部を高精度に画像化する。リニアモーターカー:超伝導磁石による磁気浮上・推進力で超高速移動を実現する。粒子加速器:超伝導電磁石で粒子を加速し素粒子物理研究に貢献する。量子コンピュータ:超伝導回路で量子ビットを制御する最先端計算機。送電ケーブル:電力の損失をほとんどなくして効率的な送電を可能にする。超伝導は今も進化し続ける「未来を支える技術」である。

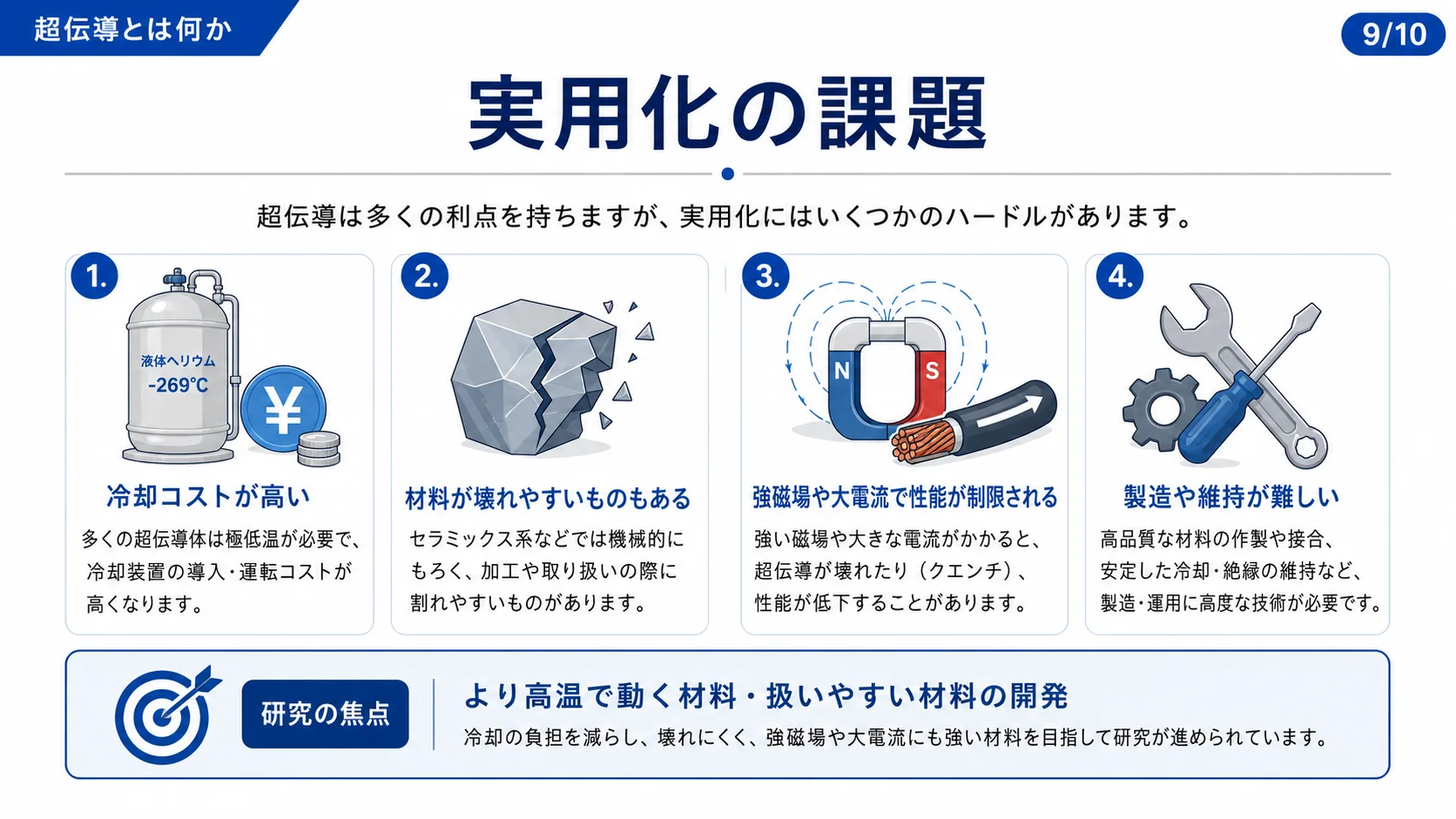

超伝導は多くの利点を持つが、実用化にはいくつかのハードルがある。①冷却コストが高い(多くの超伝導体は極低温が必要で装置コストが高い)、②材料が壊れやすいものもある(セラミックス系などは機械的にもろく割れやすい)、③強磁場や大電流で性能が制限される(クエンチが起きる可能性)、④製造や維持が難しい(高度な技術が必要)。研究の焦点は「より高温で動く・扱いやすい材料の開発」にある。

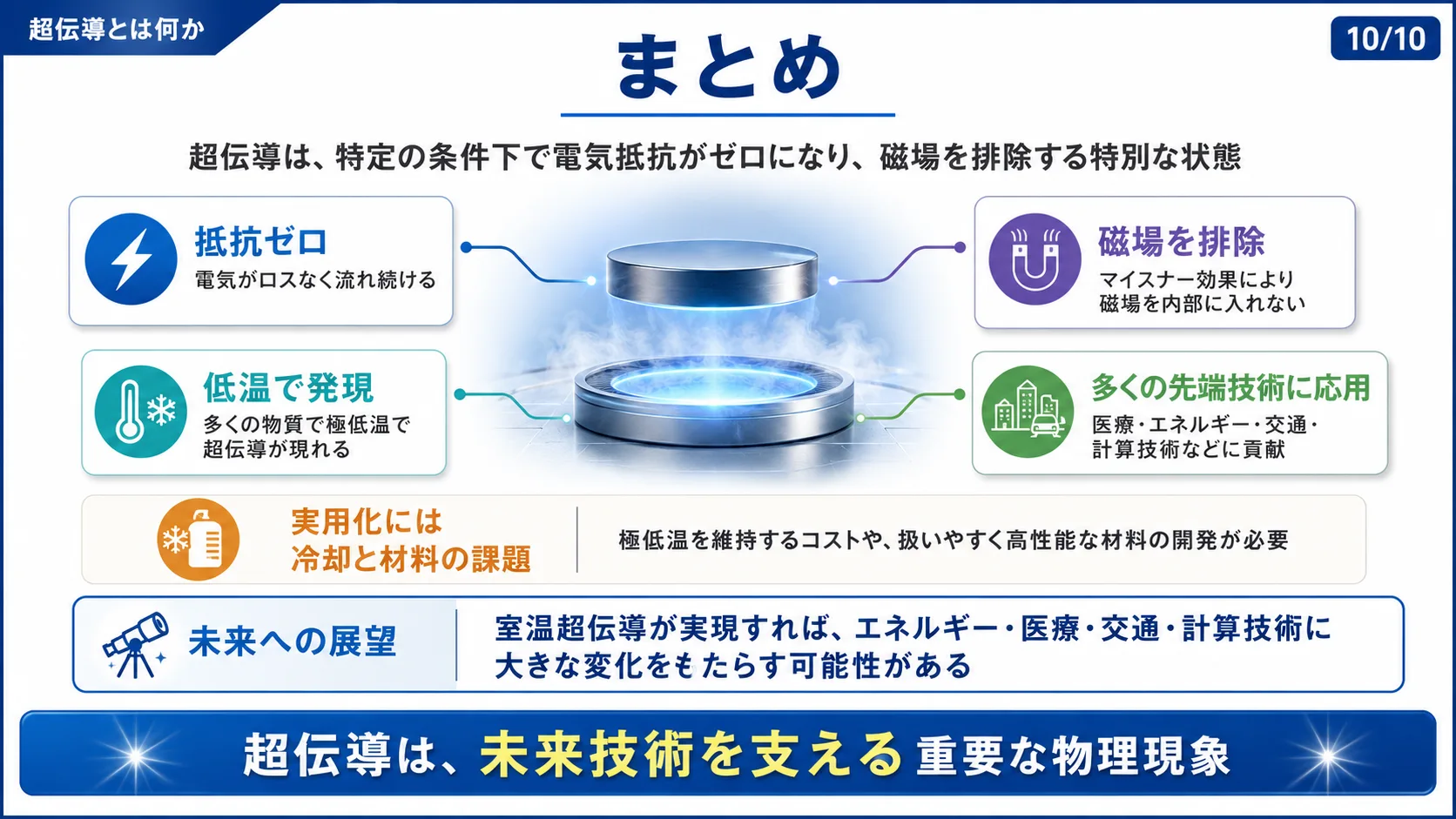

超伝導は特定の条件下で電気抵抗がゼロになり磁場を排除する特別な状態。抵抗ゼロ・マイスナー効果・極低温での発現・多くの先端技術への応用が主な特徴。実用化には冷却コストと材料の課題が残るが、室温超伝導が実現すればエネルギー・医療・交通・計算技術に大きな変化をもたらす可能性がある。超伝導は未来技術を支える重要な物理現象である。
